錯視について

立命館大学文学部(2016年度より総合心理学部) 北岡 明佳 email HP
立命館大学 文学部 心理学専攻

2015/10/14より  配布物

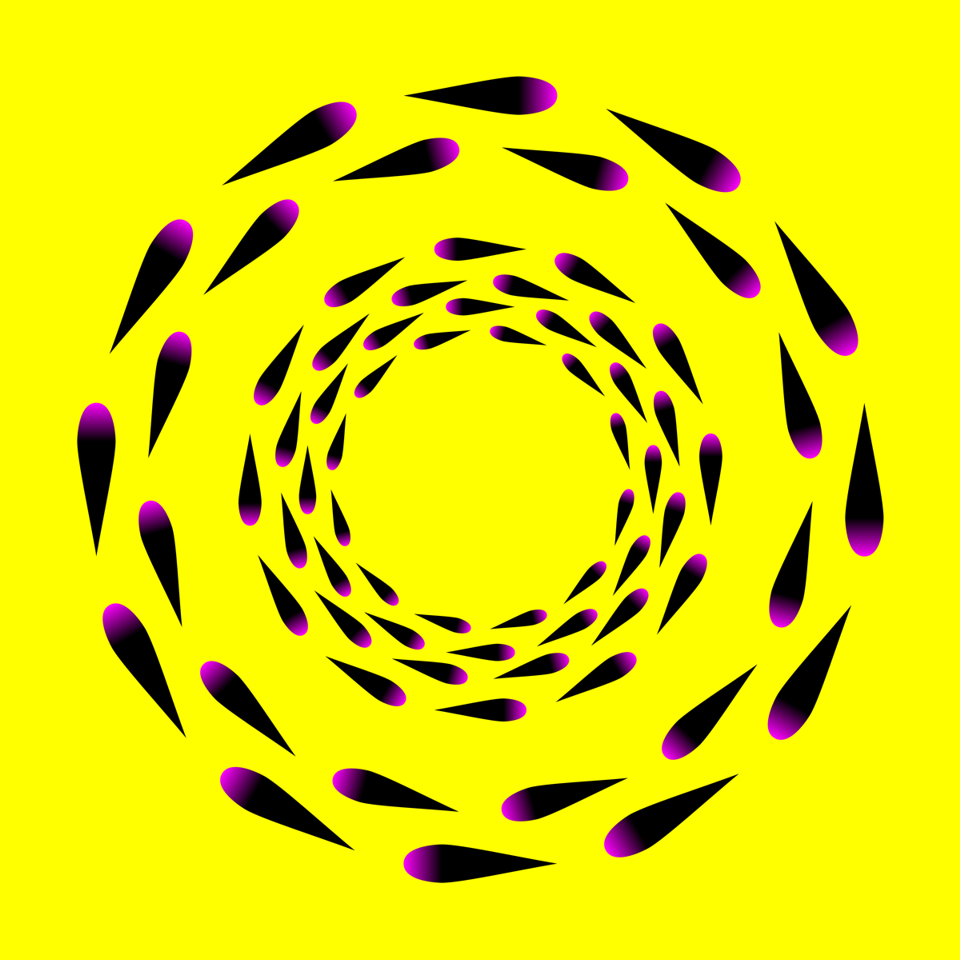

「魚群の回転」
「毛根の回転」

外側の毛根群は時計回りに、内側の毛根群は反時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2013 (June 2)



「黒い髪と服のおねえさんと白い髪と服のおねえさん」

髪と服はどちらも赤色とシアン色の縞模様でできていて同じであるが、減法混色か加法混色かの違いによってぞぞれ黒と白に見える。

Copyright Akiyoshi Kitaoka 2015 (July 15)

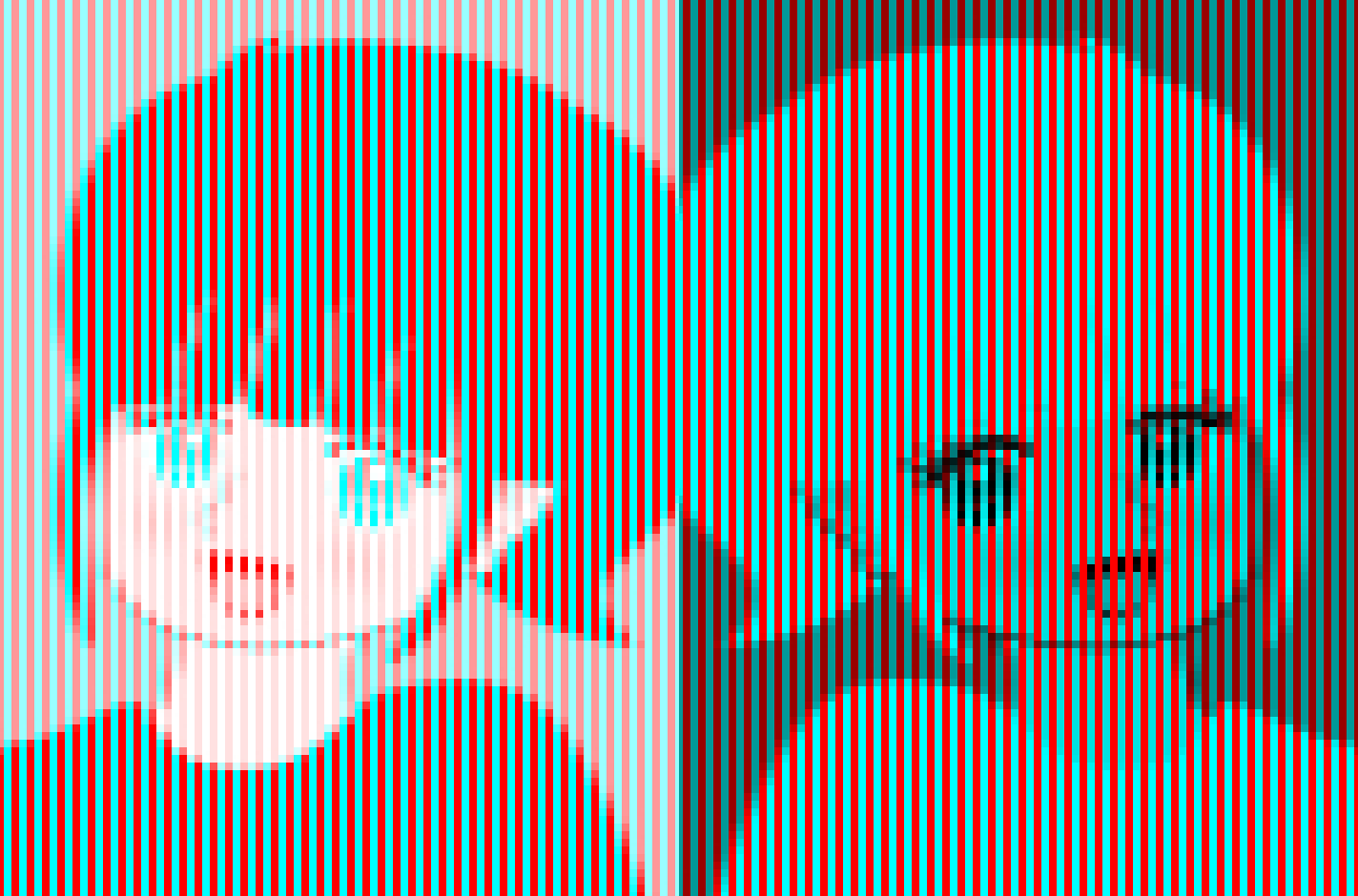

拡大画像



さらなる拡大画像



原画像





青黄バージョン


緑マゼンタバージョン

Copyright Akiyoshi Kitaoka 2015 (July 15)




「黒い髪と服のおねえさんと白い髪と服のおねえさん・普通の明るさの恒常性版」

髪と服はどちらも同じ灰色である(RGB=128,128,128)が、ぞれぞれ黒と白に見える。

Copyright Akiyoshi Kitaoka 2015 (July 16)


cf. 2ピクセルでの混色版。髪と服はどちらも赤色とシアン色の縞模様でできていて同じであるが、減法混色か加法混色かの違いによってぞぞれ黒と白に見える。




黒と白の連続

Copyright Akiyoshi Kitaoka 2015 (July 17)

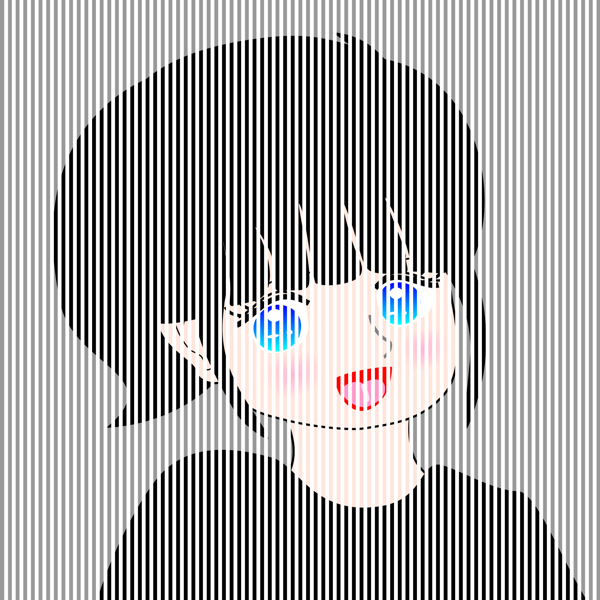

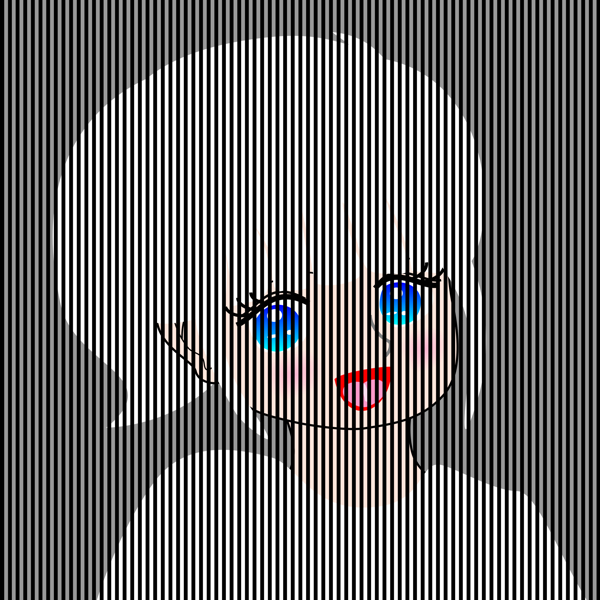

「黒い髪と服のおねえさんと白い髪と服のおねえさん・図地分離版」

髪と服はどちらも同じ白黒の縞模様であるが、ぞれぞれ黒と白に見える。

Copyright Akiyoshi Kitaoka 2015 (July 17)



1. アイシャドーによる視線方向の錯視

1.1 暗いアイシャドーによる視線方向の錯視(対比的効果)


すっぴんの顔がこうだとする。

Copyright Akiyoshi Kitaoka 2010

左上の顔は上向きの視線に、右上は下向き、左下は向かって左向きの視線に、右下は向かって右向きの視線に相対的に変位して見える。すなわち、視線方向は付けたアイシャドーとは反対の方向に変位して見える。



Copyright Akiyoshi Kitaoka 2010

この錯視を起こすためにはベタ塗りでよい。グラデーションに描かなくてもよい。





Copyright Akiyoshi Kitaoka 2010

両眼にそれぞれ上下にアイシャドーを付けると、どこを見ているかわからない顔になる。一方、両眼の耳側にアイシャドーを付けると寄り目に見え、鼻側に付けると開散した目に見える。目の相対的位置が変わって見える幾何学的錯視も起きる。


1.2 明るいアイシャドーによる視線方向の錯視(同化的効果)


すっぴんの顔がこうだとする。

Copyright Akiyoshi Kitaoka 2010

左上の顔は上向きの視線に、右上は下向き、左下は向かって左向きの視線に、右下は向かって右向きの視線に相対的に変位して見える。すなわち、視線方向は付けたアイシャドーの方向に変位して見える。


1.3 暗いアイシャドーと明るいアイシャドーによる視線方向の錯視の合成

Copyright Akiyoshi Kitaoka 2010

左上の顔は上向きの視線に、右上は下向き、左下は向かって左向きの視線に、右下は向かって右向きの視線に相対的に変位して見える。すなわち、視線方向は暗いアイシャドーとは反対方向に、明るいアイシャドーとは同方向に変位して見える。

肌と白目の間の輝度コントラストが相対的に低い側に視線方向が変位して見える錯視であるとも言える。


視線方向の錯視のページ


「モナリザご機嫌錯視・不機嫌錯視」

モナリザの目の上に白いアイシャドーを付けると機嫌がよく見え、目の下に付けると不機嫌に見える。

Produced Akiyoshi Kitaoka 2012 (June 2)

就職活動の面接で人柄を明朗に見せたい時は、白いアイシャドーを目の上に付けるとよい。 (「おもろいやつだ」と即採用されるかも)



静脈は青く見える錯視


「静脈錯視」

青く浮き出て見える静脈は物理的には青くなく、せいぜい灰色であり、色の錯視(色の対比)だった!

Copyright Akiyoshi Kitaoka 2014 (April 23)

写真は北岡の右足です。

静脈錯視発見の時のfacebookページ→



類似の錯視

一番右の正方形は灰色であるが水色に見える。

Copyright Akiyoshi Kitaoka 2014 (April 23)

この錯視を私が見つけたサイト




「静脈錯視:腕」

この手の青く浮き出て見える静脈は物理的には青くなく、彩度の低いオレンジ色であった。

Copyright Akiyoshi Kitaoka 2014 (April 24)

Thanks to MK for your tremendous contribution!



「静脈錯視:腕 2」

青白く撮れた写真の場合でも、この手の青く浮き出て見える静脈は物理的には青くなく、彩度の低い黄色かオレンジ色であった。

Copyright Akiyoshi Kitaoka 2014 (April 24)


「静脈錯視:手の甲」

この手の青く浮き出て見える静脈は物理的には青くなく、ほぼ灰色あるいは彩度の低い黄色であった。

Copyright Akiyoshi Kitaoka 2014 (April 24)


Copyright Akiyoshi Kitaoka 2014 (July 29)

立命館大学リサーチオフィス衣笠の柚木一さんの静脈


Copyright Akiyoshi Kitaoka 2014 (July 30)



「錯視的青のリング」

本図はすべて少し赤みの入った黄色の色相の画素でできているが、青みを帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)




「錯視的青のリング 2」

本図はすべて少し赤みの入った黄色の色相の画素でできているが、青みを帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)

< 誘導色の彩度が低くても効果がある。>




「錯視的水色のリング」

本図はすべて赤の色相の画素でできているが、水色を帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)




「錯視的赤みのリング 2」

本図はすべて水色(シアン)色の色相の画素でできているが、赤みを帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)


色の恒常性2 1


「静脈錯視を応用した静脈可視化ツール」

vein_visualization02JPEG.exe

Before (上) After (下)

Copyright Akiyoshi Kitaoka 2014 (April 27)



<錯視的錬金術>


問: 下記のような色から金色を作る方法はあるか?








答: ある。




「青い金閣」

青フィルターがかかっていやな感じではあるが金閣は金色に見える。金色は黄色系統でなければならないという前提があるなら、この合成画像で金閣が金色に見えることは錯視であり、知覚される金色は物理的には青系統の色である。

Copyright Akiyoshi Kitaoka 2011 (July 14)





黄色系統でなくても金色に見える。


この種の色の恒常性の文献

北岡明佳 (2011) 色の錯視いろいろ (2)色の恒常性と2つの色フィルタ 日本色彩学会誌, 35(3), 234-236. PDF(スキャンコピー), PDF(高解像度スキャンコピー)

北岡明佳 (2011) 色の錯視いろいろ (1)「目の色の恒常性」という錯視の絵 日本色彩学会誌, 35(2), 118-119. PDF(スキャンコピー)


「立命館大学ののぼりの色の恒常性」
"Ritsumeikan flags"

Copyright Akiyoshi Kitaoka 2012 (November 30)

色の恒常性錯視デモ用のプリント用ファイル DOC

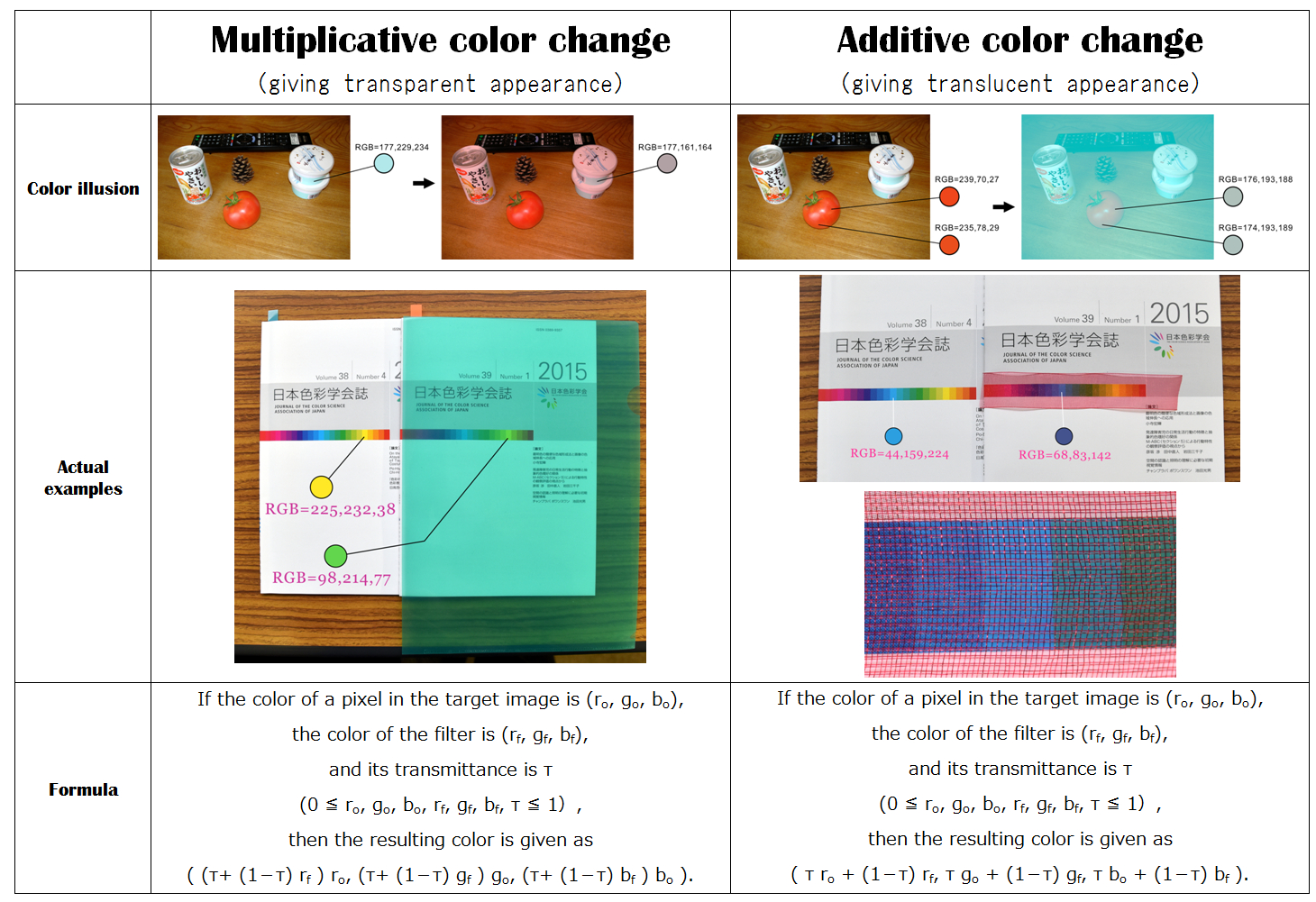

Both “multiplicative” and “additive” color changes make the color constancy illusion.

Kitaoka, A. (2011). A variety of color illusion: (2) Color constancy and two types of color filters. Journal of Color Science Association of Japan, 35(3), 234-236 (in Japanese).



<図地分離による色の錯視>


「黄色の九州と青色の九州」

九州部分はどちらも同じパターンなのに、左は黄色い九州に見え、右は青い九州に見える。

Copyright Akiyoshi Kitaoka 2012 (November 23)

Anderson, B. L. and Winawer, J. (2005) Image segmentation and lightness perception. Nature, 434, 79-83.

Wollschläger, D. and Anderson, B.L. (2009) The role of layered scene representations in color appearance. Current Biology, 19, 430-435.

北岡明佳 (2012) 色の錯視いろいろ (6) 「図地分離による錯視」 日本色彩学会誌, 36(3), 237-238.


"Australia seen from space and dust storm over Australia"

The two Australia shapes are physically the same color and texture, but the left Australia appears to be reddish while the right one appears to be bluish with red dust storm blanketing it. This effect depends on the chromatic version of Anderson's illusion.

Copyright Akiyoshi .Kitaoka 2009 (September 25)



「『九州の錯視』の作り方」




<色の錯視クイズ>


左のハートと物理的に同じ色は(1)(2)(3)のうちどれでしょう。


問1

解答



問2

解答



問3

解答



問4

解答



問5

解答



問6

解答



問7

解答



問8

解答



問9

解答



問10

解答


2012/8/17


ムンカー錯視を用いた作品「赤の渦巻き」↓

赤紫がかった赤い螺旋とオレンジ色がっかった赤い螺旋があるように見えるが、どちらも同じ赤である。

Copyright A.Kitaoka 2002


ムンカー錯視を用いた作品「緑の渦巻き」↓

黄緑の螺旋と青緑の螺旋があるように見えるが、どちらも同じ緑である。

Copyright A.Kitaoka 2002


ムンカー錯視を用いた作品「水色と黄緑の渦巻き」↓

水色の螺旋と黄緑の螺旋があるように見えるが、どちらも同じ色(r = 0, g = 255, b = 150)である。この色の錯視はモニエ・シェベル錯視に近いと思うが、彼らの理論には合わないのかもしれない。

Copyright A.Kitaoka 2003


ムンカー錯視(Munker illusion)

黄と青の縞の青部分に赤を乗せるとオレンジ色に見え、黄部分に赤を乗せると赤紫がかって見える。緑を乗せるとそれぞれ黄緑と青緑に見える。高空間周波数図形で錯視量が多い。

Munker, H. (1970) Farbige Gitter, Abbildung auf der Netzhaut und übertragungstheoretische Beschreibung der Farbwahrnehmung. München: Habilitationsschrift.

ムンカー錯視のページ


ムンカー錯視の作り方



「レモン色の渦巻きとクリーム色の渦巻き」

渦巻きにはレモン色のとクリーム色のと2種類あるように見えるが、どちらも同じ黄色(R255, G255, B0)である。

Copyright A.Kitaoka 2005 (May 22)


「武田信玄」

薄い黄色と濃い青色の渦巻きがあるように見えるが、左半分は白(R=255, G=255, B=255)と黒(R=0, G=0, B=0)であるのに対し、右半分は黄(R=255, G=255, B=0)と青(R=0, G=0, B=255)である。

Copyright Akiyoshi .Kitaoka 2007 (March 12)

「風林火山」

「武田信玄」の白黒黄青と同じであるが、この図では違いがはっきりわかる。

Copyright Akiyoshi .Kitaoka 2007 (March 12)


「小家族」

左の鳩も右の鳩も同じ色なのだが、左の方は黄味がかって見える。

Copyright Akiyoshi .Kitaoka 2007 (March 12)


Left: Green (assimilation) + Red (contrast of cyan) = Yellow induction; Right: Cyan (assimilation) + Magenta (contrast of Green) = Blue induction

OK?


Left: Blue (assimilation) + Blue (contrast of yellow) = Blue induction; Right: Yellow (assimilation) + Yellow (contrast of blue) = Yellow induction


色の土牢錯視 (Chromatic dungeon illusion)

「犬」

赤い犬は2種類、緑の犬も2種類いるように見えるが、それぞれ同じ赤と緑である。色の土牢錯視である。
別バージョン  別バージョン2

Copyright Akiyoshi .Kitaoka 2007 (January 5)

「四色の犬」

上から1番目と3番目の列の犬は2種類、2番目と4番目の列の犬も2種類いるように見えるが、それぞれ同じ色である。色の土牢錯視である。

Copyright Akiyoshi .Kitaoka 2007 (January 5)



土牢錯視(dungeon illusion)(Bressan, 2001)とは?

左の「牢屋」の灰色のダイヤモンド形は右のよりも明るく見えるが、物理的には同じ明るさである。

Bressan, P. (2001) Explaining lightness illusions. Perception, 30, 1031-1046.


色の土牢錯視とは?

左の「牢屋」のダイヤモンド形はオレンジ色に、右のは少し紫がかった赤に見えるが、物理的には同じ色である。

引用文献は調査中(ないかもしれない)

色の土牢錯視は雰囲気はムンカー錯視だが、普通に色の同化で説明することも可能だし、ゲシュタルト要因を考えて色の対比というのもあるのかもしれない。



「4種類の色の錯視の作り方」

物理的に同じ色(R=255, G=0, B=127)のハートが錯視によってピンクとオレンジのハートに見える。左から、ムンカー錯視(Munker illusion)、色の土牢錯視(chromatic dungeon illusion)、ドット色錯視(dotted color illusion)、デヴァロイス・デヴァロイス錯視(De Valois-De Valois illusion)である。 上図の高解像度ファイルはこちら(8000 x 3262 pixel, 10MB)。

Copyright Akiyoshi Kitaoka 2009 (June 1)

References

Munker illusion Munker, H. (1970) Farbige Gitter, Abbildung auf der Netzhaut und übertragungstheoretische Beschreibung der Farbwahrnehmung. Habilitationsschrift, Ludwig-Maximilians-Universität, München.
chromatic dungeon illusion For the dungeon illusion: Bressan, P. (2001) Explaining lightness illusions. Perception, 30, 1031-1046.
Kitaoka (2007) http://www.psy.ritsumei.ac.jp/~akitaoka/saishin22e.html
dotted color illusion For the dotted brightness illusion: White, M. (1982) The assimilation-enhancing effect of a dotted surround upon a dotted test region. Perception, 11, 103-106.
Kitaoka (2008) http://www.psy.ritsumei.ac.jp/~akitaoka/color10e.html
De Valois-De Valois illusion De Valois, R. L. and De Valois, K. K. (1988) Spatial Vision. New York: Oxford University Press.


北岡明佳 (2012) 色の錯視いろいろ (4) 簡単で錯視量の多い色相の錯視図形の作り方 日本色彩学会誌, 36(1), 45-46. PDF(スキャンコピー) <配布資料>



ハートが動く錯視


「緑背景に赤の踊るハート」

印刷して暗いところで動かすとハートがよく動いて見える(明るくても見えるが)。パソコン画面でもメガネをかけている人はメガネを上下させれば見ることができる。

Copyright Akiyoshi Kitaoka 2013 (January 21)

この色の組み合わせが錯視量最大に見えるなあ・・・



低輝度→脳内処理時間が長い
cf. プルフリッヒ効果

低輝度コントラスト→脳内処理時間が長い <our finding!>

1. High-luminance parts show shorter latency than low-luminance part.
2. High-contrast parts show shorter latency than low-contrast part. <our finding!>
Kitaoka, A. and Ashida, H. (2007) A variant of the anomalous motion illusion based upon contrast and visual latency. Perception, 36, 1019-1035. PDF




cf. 踊るハート(fluttering-heart illusion)

(Helmholtz, 1867; Nguyen-Tri and Faubert 2003; von Grünau 1975a, 1975b, 1976; von Kries 1896)



ガクガク動く錯視

「ガンガゼ」

ガクガクして見える。

Copyright Akiyoshi Kitaoka 2008 (March 11)

「ピンクのガンガゼ」

ガクガクして見える。

Copyright Akiyoshi Kitaoka 2013 (February 5)





北岡とガガ

Jeff Koons


『ヴィーナスの誕生』 サンドロ・ボッティチェリ作 1483年頃

レディー・ガガのアルバム「アートポップ」と錯視のデザイン


Richard Hamilton: Just what is it that makes today's homes so different, so appealing? (1956)




"Fractal Illusion" and "Fractal Zap"

Copyright Jeff Berkeley 1993 (Fractal Illusion), 1994 (Fractal Zap)

((c) 2000 Lifesmith Classic Fractals, Palmdale, CA, USA; 16-045 Published by AQUAIUS; Printed in the UK. www.aquariusimages.com; 福井県こども歴史文化館による情報)

"These are two of my fractal posters still sold at stores like Spencer's Gifts... "


シマシマドリフト錯視・シマシマガクガク錯視

Kitaoka, A. (2014). Visual illusion in ARTPOP and pop art. Japanese Journal of Psychonomic Science, 32(2), 232-234. PDF, PDF (scanned copy)



形の恒常性を用いただまし絵

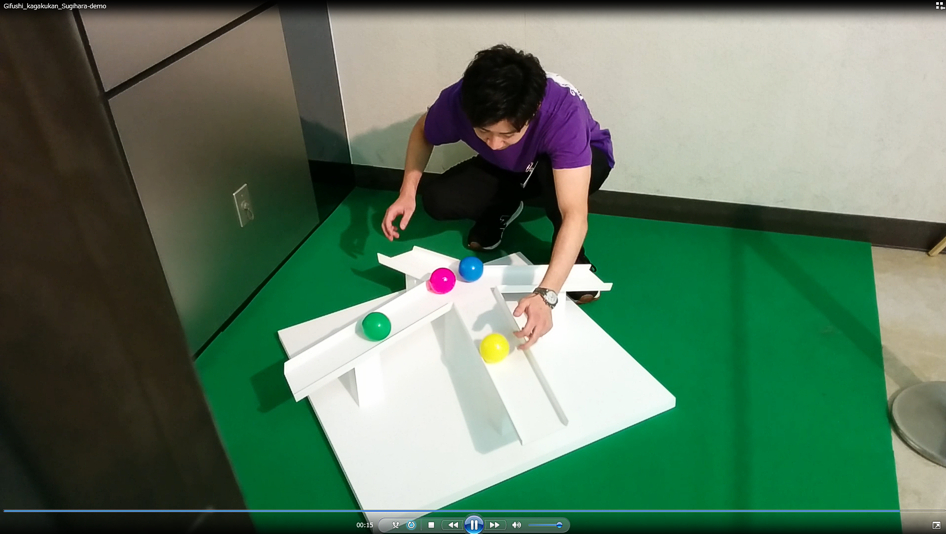

杉原厚吉先生の「不可能運動」のデモ@岐阜市科学館(動画)

Gifushi_kagakukan_Sugihara-demo.mp4

<2014年8月4日>

Impossible motion: magnet-like slopes

2010 First prize
Kokichi Sugihara
Meiji Institute for Advanced Study of Mathematical Sciences, Japan

「逆遠近法」(エームズの台形窓の発展版)




(30MB)


「金閣逆遠近法」

谷折りの金閣が山折りに見える。

Copyright Akiyoshi Kitaoka 2011 (August 22)

「逆遠近法」("reverspective")はアーテイスト Patrick Hugh の作品で有名。日本では、関西大学の Norman Cook 先生が研究している。


もちろん金閣は谷折り。しかし、この方向から見ても何か変に見える。




展開図 高解像度ファイル


シンプル版
高解像度ファイル

Copyright Akiyoshi Kitaoka 2014 (March 5)

短いところは山折りになっているが谷折りに見える。

Copyright Akiyoshi Kitaoka 2014 (April 5)


Copyright Akiyoshi Kitaoka 2014 (April 12)



錯視工作


「ニセ立方体」

中央の頂点部分はへこんでいる立体物が頂点部分が出っ張って立方体のように見える。時々正しく見える。

Copyright Akiyoshi Kitaoka 2011 (July 1)


展開図

 → 高解像度ファイル


●形の恒常性

北岡明佳(編著) (2011) いちばんはじめに読む心理学の本⑤ 知覚心理学 ―心の入り口を科学する― ミネルヴァ書房 amazon (2011年4月刊、総ページ数は297ページ) 北岡執筆部分の図一覧

「台形の場合の形の恒常性」

Copyright Akiyoshi Kitaoka 2014 (September 18)


「台形の場合の形の恒常性 2」

Copyright Akiyoshi Kitaoka 2014 (September 18)


「不等辺四辺形の場合の形の恒常性」

Copyright Akiyoshi Kitaoka 2014 (September 18)


「長方形の場合の形の恒常性」

Copyright Akiyoshi Kitaoka 2014 (September 18)



エイムズの部屋の内部

エイムズの部屋の外観




大きさの恒常性

エイムズの部屋

エイムズの部屋=「形の恒常性が大きさの恒常性に打ち勝つ現象」説を唱えている唯一の本



エイムズの台形窓

「逆遠近法」("reverspective")はアーテイスト Patrick Hugh の作品で有名。日本では、関西大学の Norman Cook 先生が研究している。


「平行四辺形は奥行反転図形」

Copyright Akiyoshi Kitaoka 2014 (September 17)


「平行四辺形の場合の形の恒常性」
(平行四辺形は奥行反転図形の説明図 1)

Copyright Akiyoshi Kitaoka 2014 (September 18)


「平行四辺形の場合の形の恒常性 2」
(平行四辺形は奥行反転図形の説明図 2)

Copyright Akiyoshi Kitaoka 2014 (September 18)


●両眼立体視

「両眼立体視の説明用の図」

図のような奥行きの位置に物体Aと物体Bがあると、右目に映るAB間の距離は、左目のそれよりも長くなる(両眼視差あるいは両眼網膜像差)。この情報を手がかりにして計算されて作られた知覚が、両眼立体視である。

Copyright Akiyoshi.Kitaoka 2006 (June 30)



顔の凸面優位知覚を用いただまし絵




ホロウマスクのデモを作るためにインターネット販売(日本装飾造花)で手に入れたお面達




お面を裏返すだけでホロウフェース錯視




有名なドラゴンのだまし絵紙細工のページです。
首振りドラゴン(Grand Illusions)

Hollow Face Illusion (Frand Illusion)



「トリックアート」

トリックアート美術館のだまし絵)

「空中浮遊したら天井に頭をぶつけたところ」

太秦トリックアート迷宮館にて

photo Akiyoshi Kitaoka 2012 (November 7)
撮影したのは京都新聞社の佐久間記者



「大蛇とはだいじゃ?」

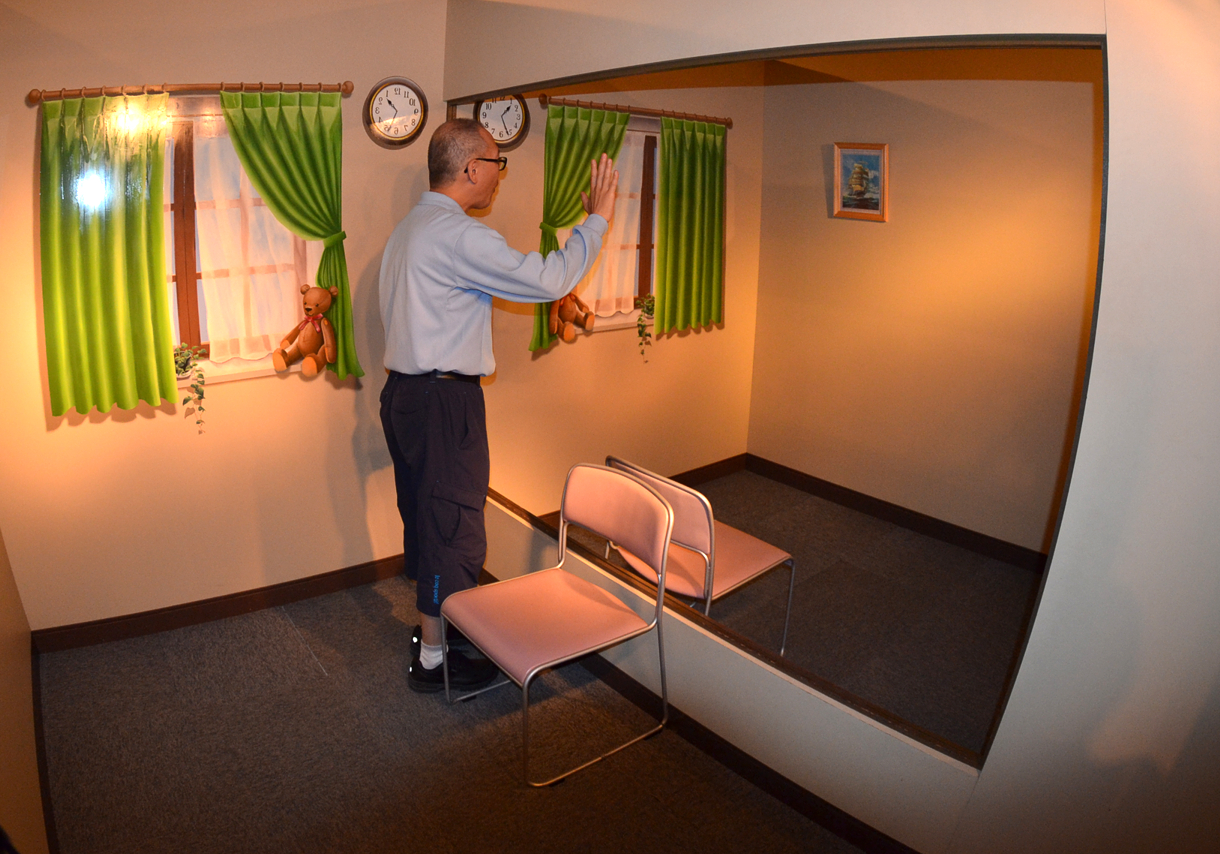

本人が映らない鏡の部屋

鏡の部屋のアイデアはエス・デーのオリジナルである。

<写っているのは、對梨成一氏(立命館大学立命館グローバル・イノベーション研究機構)>


この写真は、那須とりっくあーとぴあ(栃木県那須高原)にて撮影(2012年5月5日)。

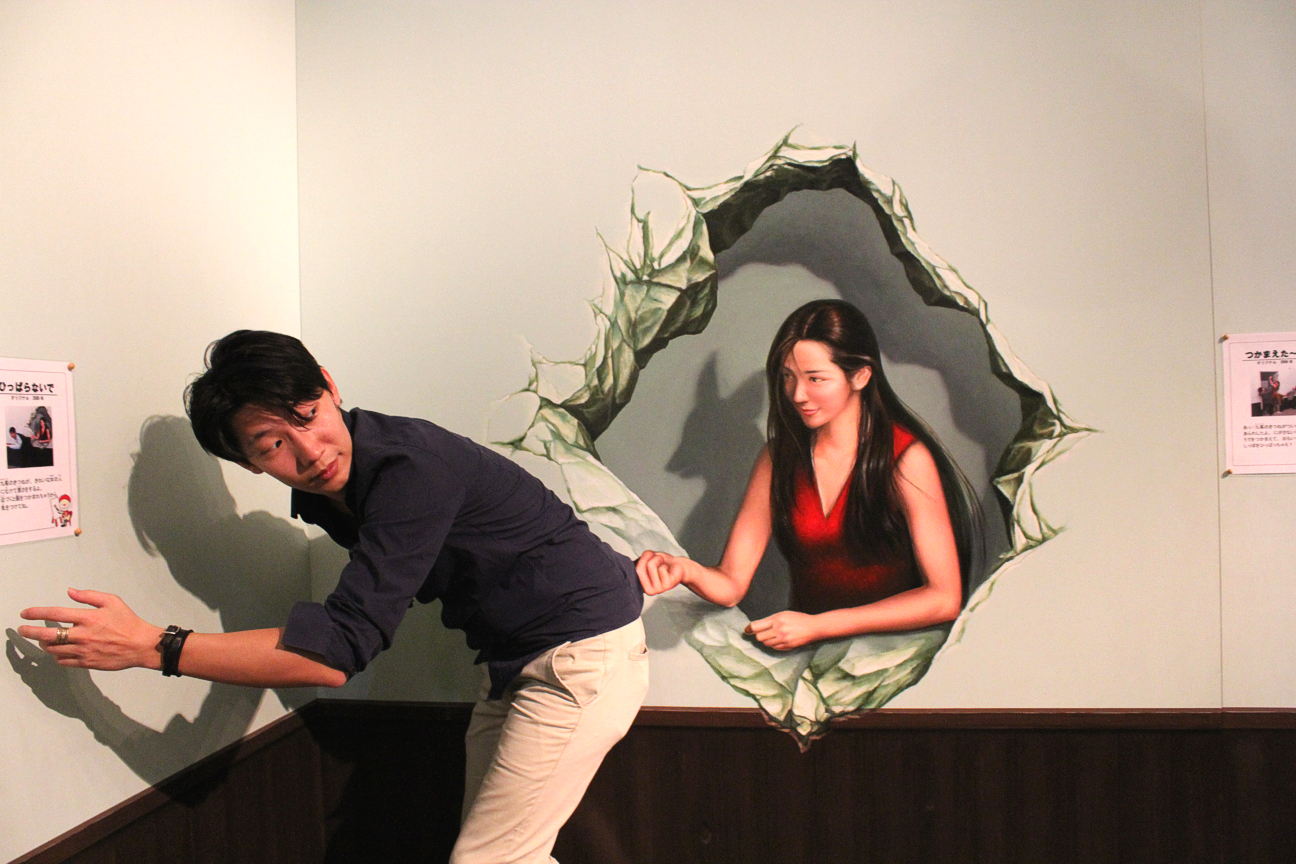

<写っているのは、若林宏輔氏(立命館大学立命館グローバル・イノベーション研究機構)とトリックアート絵のキツネ女>



反転図形・多義図形

「ルビンの盃」
(北岡2008年版)

produced by Akiyoshi Kitaoka 2008 (March 21)



「あひるとうさぎ」

左のカランはあひるに見え、右のカランはうさぎに見える。

Copyright Akiyoshi Kitaoka 2011 (November 17)

元の写真は山口県のAY様より頂きました。


<作者の許諾を得て掲載: September 28, 2010>

Created by Nobuyuki Kayahara (茅原伸幸), Hiroshima/Tokyo, Japan in 2003

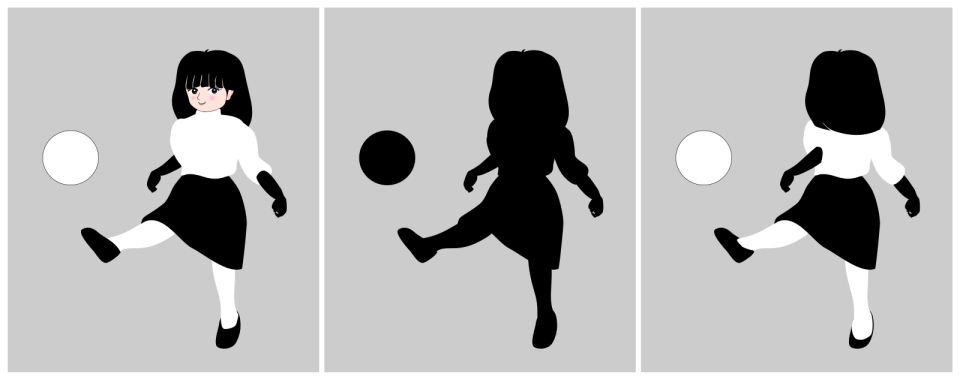

シルエット錯視

人物が右に回転しているようにも左に回転しているようにも見える。右に回転して見える時は、右足を上げているように見える。この場合、上げている手は右手に見える。一方、左に回転して見える時は、左足を上げているように見える。この場合、上げている手は左手に見える。

(c) Nobuyuki Kayahara 2003

ダウンロード
(through Visiome)



「凹凸反転」

紫が凸に見える場合もあれば、黄緑が凸に見える場合もある。

Copyright Akiyoshi Kitaoka 2011 (November 2)

全体が右に動いて見える。


「ネッカーの立方体の回転」

ネッカーの立方体が上から見て時計回りに回転して見えている時もあれば、反時計回りに回転して見えている時もある。

produced by Tadamasa Sawada: requested by Akiyoshi Kitaoka 2014 (June 25)



「ネッカーの立方体の回転 2」

ネッカーの立方体は向かって時計回りに回転して見えるが、軸が右手前・左奥の時と、左手前・右奥の場合とが反転する。

produced by Tadamasa Sawada: requested by Akiyoshi Kitaoka 2014 (June 25)

以上2つは Tadamasa Sawada, PhD (Graduate Center for Vision Research, State University of New York College of Optometry) さんに作ってもらいました。






「骨組み図形の回転」

骨組み図形が上から見て時計回りに回転して見えている時もあれば、反時計回りに回転して見えている時もある。

produced by Tadamasa Sawada
with permission on June 26, 2014

This animation was originally made for showing 3D shape recovery in Pizlo et al. ( 2010, 2014 ).





「カマキリの回転」

カマキリが横から見て時計回りに回転して見えている時もあれば、反時計回りに回転して見えている時もある。

produced by Tadamasa Sawada
with permission on June 26, 2014

This animation was originally made for showing 3D shape recovery in Pizlo et al. ( 2010, 2014 ).


Pizlo Z, Li Y, Sawada T, Kropatsch W & Steinman R M, 2010, "New Approach to the Perception of 3D Shape Based on Veridicality, Complexity, Symmetry and Volume" Vision Research 50(1) 1 – 11
Pizlo Z, Li Y, Sawada T & Steinman R M, 2014, "Making a Machine That Sees Like Us" Oxford University Press



不可能図形

ペンローズの三角形(Penrose's triangle)

この図形を最初に示したのは「不可能図形の父」オスカー・ロイテルスヴァルト(Oscar Reutersvärd)の可能性もある。 <2011/7/4>

ペンローズの三角形の基本構造


「不可能立方体列」

Copyright Akiyoshi Kitaoka 2010 (November 16)



「不可能円柱」

図と地が一貫しない不可能図形である。

Copyright Akiyoshi Kitaoka 2009 (August 12)


「シャスターのU字かぎ」の模写

Drawn by Akiyoshi Kitaoka 2011 (July 4)

Schuster, D. H. (1964) A new ambiguous figure: A three-stick clevis. American Journal of Psychology, 77, 673.

「悪魔のフォーク」という名称がネット上では散見されるが、オスカー・ロイテルスヴァルト(Oscar Reutersvärd)のフォーク型の不可能図形由来の名称のようである。シャスターとロイテルスヴァルトのどちらが先かは研究中である。どなたか教えて下さい。 <2011/7/4>

カニッツァ (1980, Grammatica del vedere) によれば, Penrose (1958) がこの図を示した。 <July 7, 2011>

立命館大学の図書館で調べたところ、ペンローズ論文(Penrose and Penrose, 1958)にはこの図はなかった。あったのは、ペンローズの三角形(Fig. 1)、2つのペンローズの三角形が結合した図形(Fig. 2)、無限階段(Fig. 3)、無限階段の模型の写真(Fig. 4)であった。エッシャーの1954年のカタログを引用している。 <July 8, 2011>

Penrose, L. S. and Penrose, R. (1958). Impossible objects: A special type of visual illusion. British Journal of Psychology, 49, 31-33.


「アモーダル補完タイプの不可能図形、シェパード錯視付き」

赤い平行四辺形は合同であるが、上の方が細長く見える。

Copyright Akiyoshi Kitaoka 2010 (July 11)

杉原厚吉先生のページ

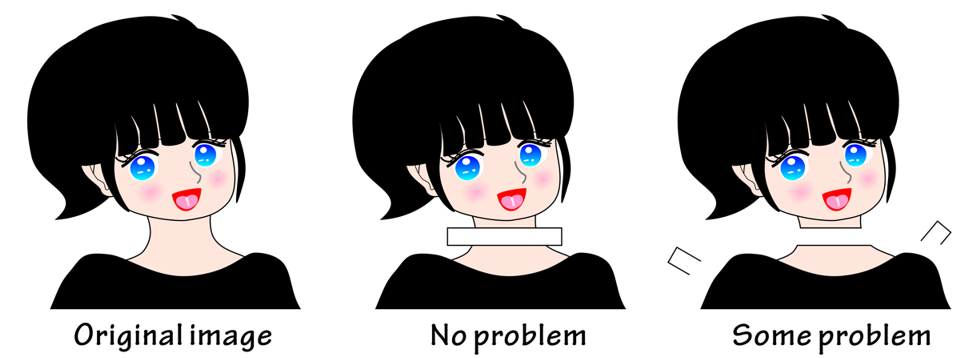

T接合部はアモーダル補完を伴うことを示すデモ図

Copyright Akiyoshi Kitaoka 2015 (July 18)



さかさ絵

「笑うカブと上を見上げる人」

逆さ絵である。

Copyright Akiyoshi Kitaoka 2012 (August 19)


「飴を食べようとして失敗した双子のおにいさん」

180度回転させても同じ図となる。

Copyright Akiyoshi Kitaoka 2011 (August 10)




「回転錯視的お誕生日ケーキ・奥行き反転図形付き」

有名なケーキの反転図形のデザインを用いた静止画が動いて見える錯視の作品。

Copyright Akiyoshi Kitaoka 2013 (August 19)



隠し絵


「6 はどこ?」

6 がどこかに1つある。

Copyright Akiyoshi Kitaoka 2007 (April 24)

簡単すぎたか・・・



「十字隠し電球」

右の図に左の図のような十字形が隠れているが、気づくのに時間がかかる。「よい連続の要因」というゲシュタルト心理学の法則を用いた隠し絵。

Copyright Akiyoshi Kitaoka 2007 (April 25)




「クイズ式隠し絵」

この種のクイズは結合探索課題タイプの隠し絵です。

Copyright Akiyoshi Kitaoka 2007 (April 29)


ハイブリッド画像


「高知城と金閣」

この図を近くで見ると高知城が見え、遠くから見ると金閣が見える。視力が低くてメガネで矯正している人は、メガネを取ると、近くでも金閣が見える。このような画像を、ハイブリッド画像(hybrid image)という(Oliva, Torralba and Schyns, 2006)。

Copyright Akiyoshi Kitaoka 2008 (October 25)

Oliva, A., Torralba, A., and Schyns, P. G. (2006) Hybrid Images. ACM Transactions on Graphics, ACM Siggraph, 25(3), 527-532.




図が小さければ、近くで見ても金閣が見える。






金閣さんと高知城さん


+



Hybrid images @ MIT


変化の見落とし








「変わったのはどこ?」

2枚の画像が切り替わるたびに、1箇所だけ変化する。

Copyright Akiyoshi .Kitaoka 2006 (May 24)




ステレオフューズすれば一発でわかる(該当部分が視野闘争する)。




それでもわからない人向けの動画


「不変化」の見落とし







「変わらないのはどこ?」

Only one image does not change. Which is it?

2枚の画像が切り替わるたびに、8つのうち1つだけ変化しない。それはどこ?

Copyright Akiyoshi .Kitaoka 2007 (May 26)










ブランクなしならすぐわかる。
No change is readily detected without blank.




その他いろいろ
●オプ効果・オプアート●

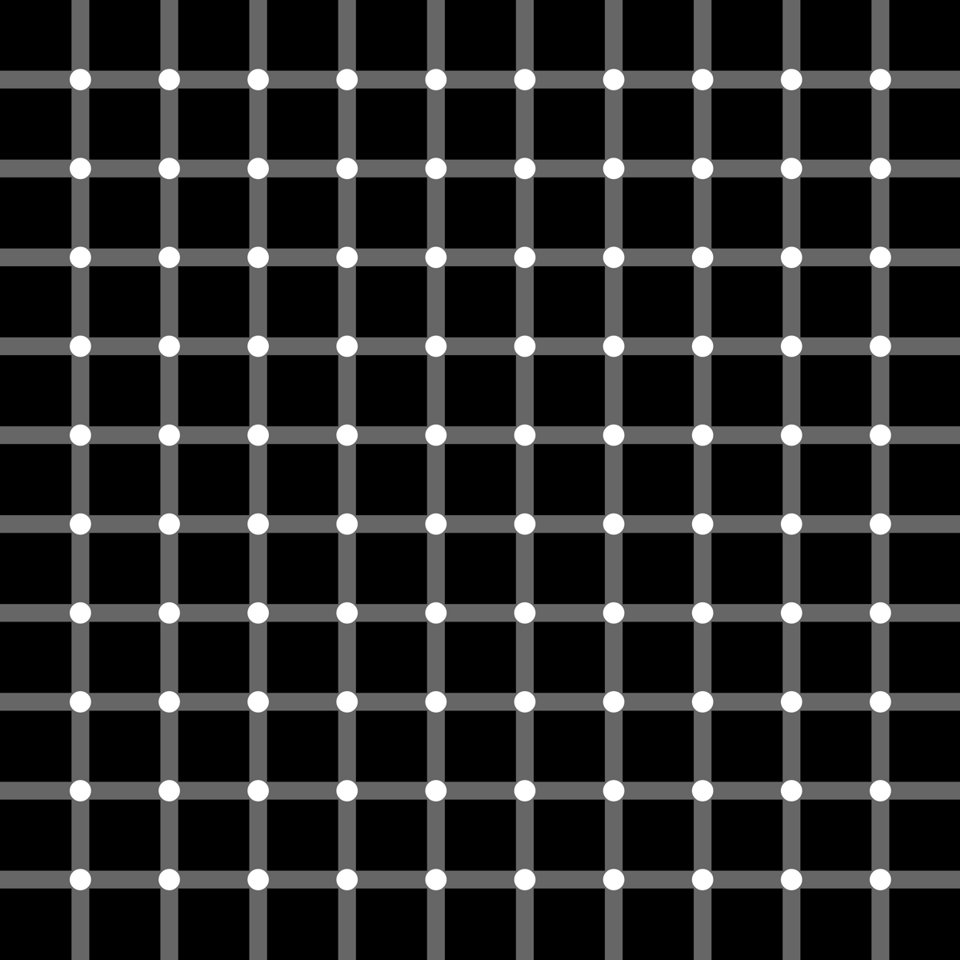

きらめき格子錯視(scintillating grid illusion)

白い円内に黒いものが「光って」見える。

For the scintillation grid illusion, see:

Schrauf, M., Lingelbach, B., Lingelbach, E., Wist, E.R. (1995) The Hermann grid and the scintillation effect. Perception, 24, suppl. 88-89
--- Actually the third author Elke Lingelbach discovered the effect.
Schrauf, M., Lingelbach, B., Wist, E.R. (1997) The scintillating grid illusion. Vision Research, 37, 1033-1038.
Institut fur Augenoptik Aalen --- Click "Taushungen" (illusions).

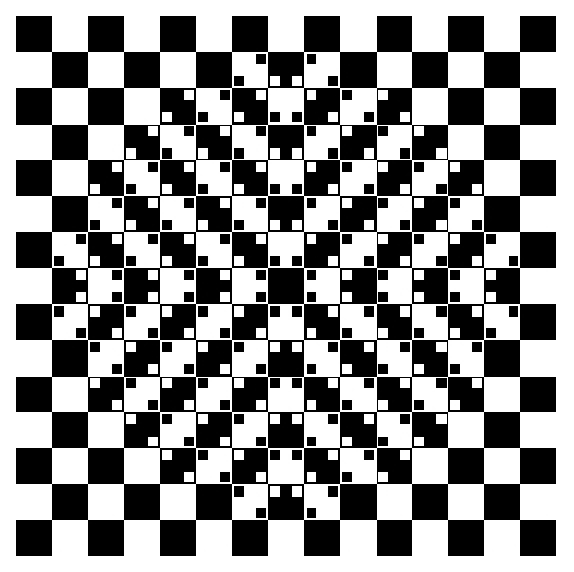

「膨らみの錯視」

市松模様の床が膨らんでこちらにせり出しているように見えるが、物理的にはすべて正方形で描かれており、感じられる丸みは錯視である。

Copyright A.Kitaoka 1998


トゲトゲドリフト錯視

Copyright Akiyoshi Kitaoka 2012 (August 23)

なぜ動いて見えるかの説明

Kitaoka, A. (2010) The Fraser illusion family and the corresponding motion illusions. 33rd European Conference on Visual Perception (ECVP 2010), EPFL, Lausanne, Switzerland, 2010/8/22-26, 8/26 poster publication. Poster (Kitaoka, A. (2010) The Fraser illusion family and the corresponding motion illusions. Perception, 39, Supplement, #61, p. 178)



静止画が動いて見える錯視 フレーザー・ウィルコックス錯視群

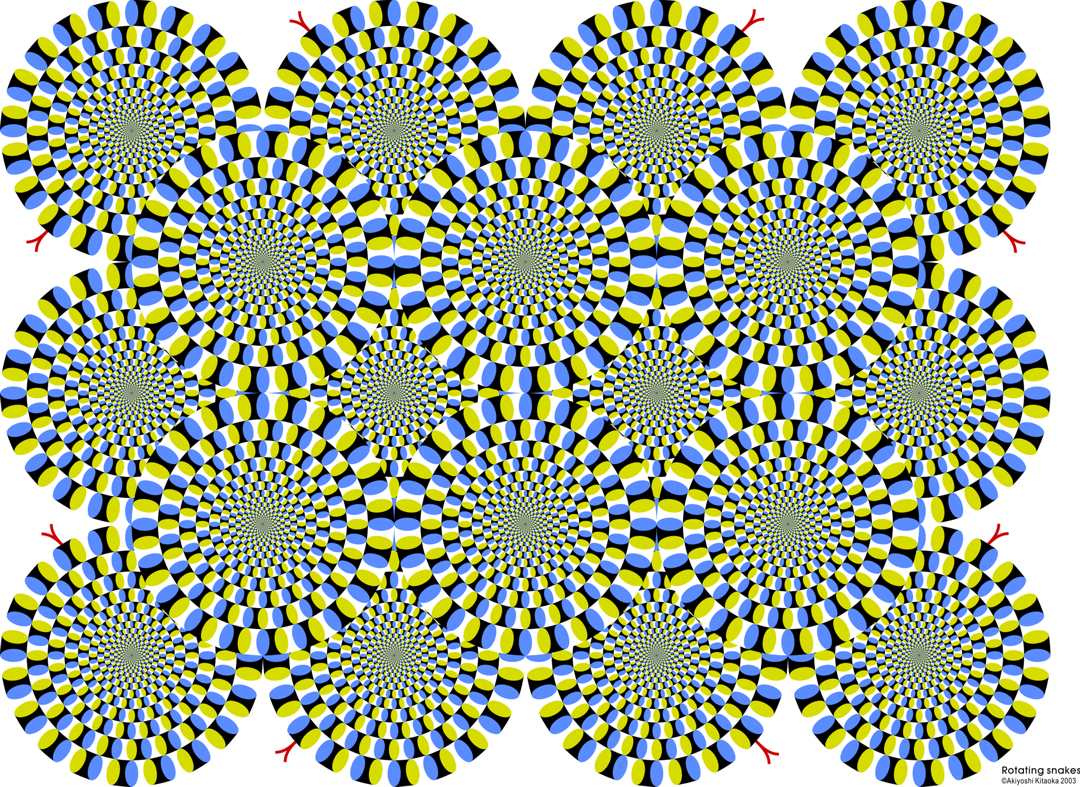

「蛇の回転 2011」

円盤が回転して見える。

Copyright Akiyoshi Kitaoka 2011 (January 23)

EPSON PM-4000PXの写真用紙印刷に調整したバージョン


黒→濃い灰色→白→薄い灰色→黒 の方向に動いて見える。

Direction: black → dark-gray → white → light-gray → black


「蛇の回転」の作り方



北岡明佳著 錯視入門 朝倉書店 (2010年7月)  new!

 もっと情報


北岡明佳の著書一覧



「からしれんこんの回転」

れんこんが回転して見える。

Copyright Akiyoshi Kitaoka 2012 (December 11)


「からしれんこんの回転」(最適化型フレーザー・ウィルコックス錯視・タイプIIa)の作り方






い

北岡明佳の錯視のページ
