2014年9月19日(金) 14:00~16:00
アスニーセミナー・京都市生涯学習総合センター(京都アスニー)

錯視はなぜ起こるのか ~錯覚の心理学とトリックアートの世界~

(錯視とだまし絵の話です)

立命館大学文学部人文学科心理学専攻(心理学域) 北岡 明佳 email HP
立命館大学 文学部 心理学専攻

2014/9/16より
配布物1(蛇の回転) --- 配布物2(色依存のFW錯視) --- 回覧物(最適化型FW錯視の基本図形)
配布物3(「踊るハート達」) ---回覧物(逆遠近法) --- 錯視の調査物 --- 配布物4(色の恒常性錯視)



「京都アスニー多義図形」

「京都アスニー」と書かれた白い部分は上下で一致しているが(青い枠の中においても一致)、上の図でそれは下方を向いているように見え、下の図では上方を向いているように見える。

Copyright Akiyoshi Kitaoka 2014 (September 17)


杉原厚吉先生の「不可能運動」のデモ@岐阜市科学館(動画)

Gifushi_kagakukan_Sugihara-demo.mp4

<2014年8月4日>

Impossible motion: magnet-like slopes

2010 First prize
Kokichi Sugihara
Meiji Institute for Advanced Study of Mathematical Sciences, Japan


逆遠近法(エームズの台形の発展版)




(30MB)


「金閣逆遠近法」

谷折りの金閣が山折りに見える。

Copyright Akiyoshi Kitaoka 2011 (August 22)

「逆遠近法」("reverspective")はアーテイスト Patrick Hugh の作品で有名。日本では、関西大学の Norman Cook 先生が研究している。


もちろん金閣は谷折り。しかし、この方向から見ても何か変に見える。




展開図 高解像度ファイル


シンプル版
高解像度ファイル

Copyright Akiyoshi Kitaoka 2014 (March 5)

短いところは山折りになっているが谷折りに見える。

Copyright Akiyoshi Kitaoka 2014 (April 5)


Copyright Akiyoshi Kitaoka 2014 (April 12)


●形の恒常性

北岡明佳(編著) (2011) いちばんはじめに読む心理学の本⑤ 知覚心理学 ―心の入り口を科学する― ミネルヴァ書房 amazon (2011年4月刊、総ページ数は297ページ) 北岡執筆部分の図一覧

「台形の場合の形の恒常性」

Copyright Akiyoshi Kitaoka 2014 (September 18)


「台形の場合の形の恒常性 2」

Copyright Akiyoshi Kitaoka 2014 (September 18)


「不等辺四辺形の場合の形の恒常性」

Copyright Akiyoshi Kitaoka 2014 (September 18)


「長方形の場合の形の恒常性」

Copyright Akiyoshi Kitaoka 2014 (September 18)



エイムズの部屋の内部

エイムズの部屋の外観




大きさの恒常性

エイムズの部屋

エイムズの部屋=「形の恒常性が大きさの恒常性に打ち勝つ現象」説を唱えている唯一の本



エイムズの台形窓

「逆遠近法」("reverspective")はアーテイスト Patrick Hugh の作品で有名。日本では、関西大学の Norman Cook 先生が研究している。



「京都アスニー多義図形」

「京都アスニー」と書かれた白い部分は上下で一致しているが(青い枠の中においても一致)、上の図でそれは下方を向いているように見え、下の図では上方を向いているように見える。

Copyright Akiyoshi Kitaoka 2014 (September 17)

「平行四辺形は奥行反転図形」

Copyright Akiyoshi Kitaoka 2014 (September 17)


「平行四辺形の場合の形の恒常性」
(平行四辺形は奥行反転図形の説明図 1)

Copyright Akiyoshi Kitaoka 2014 (September 18)


「平行四辺形の場合の形の恒常性 2」
(平行四辺形は奥行反転図形の説明図 2)

Copyright Akiyoshi Kitaoka 2014 (September 18)



●両眼立体視

「両眼立体視の説明用の図」

図のような奥行きの位置に物体Aと物体Bがあると、右目に映るAB間の距離は、左目のそれよりも長くなる(両眼視差あるいは両眼網膜像差)。この情報を手がかりにして計算されて作られた知覚が、両眼立体視である。

Copyright Akiyoshi.Kitaoka 2006 (June 30)



屋島のミステリーゾーン再訪

調査日:2014年7月19日(土)  調査員:北岡明佳  研究資金: 立命館大学 2014年度 研究推進プログラム「科研費連動型」


手前は下り坂に見えるが上り坂(1º、2%)である。奥の坂は急な上り坂(5º、9%)である。

Copyright Akiyoshi Kitaoka 2014 (July 19) 香川県高松市・屋島ドライブウェイにて。撮影日は 2014年7月19日(土)。以下同様



バスは下っているのではない。


下から見ると、クレスト、サグの順番に構成されている。

Copyright Akiyoshi Kitaoka 2014 (September 10)



停車してギアをニュートラルにするとバックすることを確かめているクルマ



上り坂に見えるが緩い下り坂(1º、2%)である。



奥の坂は上り坂に見えるが下り坂(1º、2%)である。手前は急な下り坂(5º、9%)である。


セルビア・ラダンのマグネティック・ヒル

調査日:2014年8月26日(火)  調査員:北岡明佳、ヤスミナ・ステヴァノフ、ヤスミナのおねえさん、ラズロー
研究資金: 立命館大学 2014 年度 前期 研究の国際化推進プログラム (研究代表者・北岡明佳) 「ベオグラード大学心理学研究室との錯視の実験美学的研究の協同の推進」

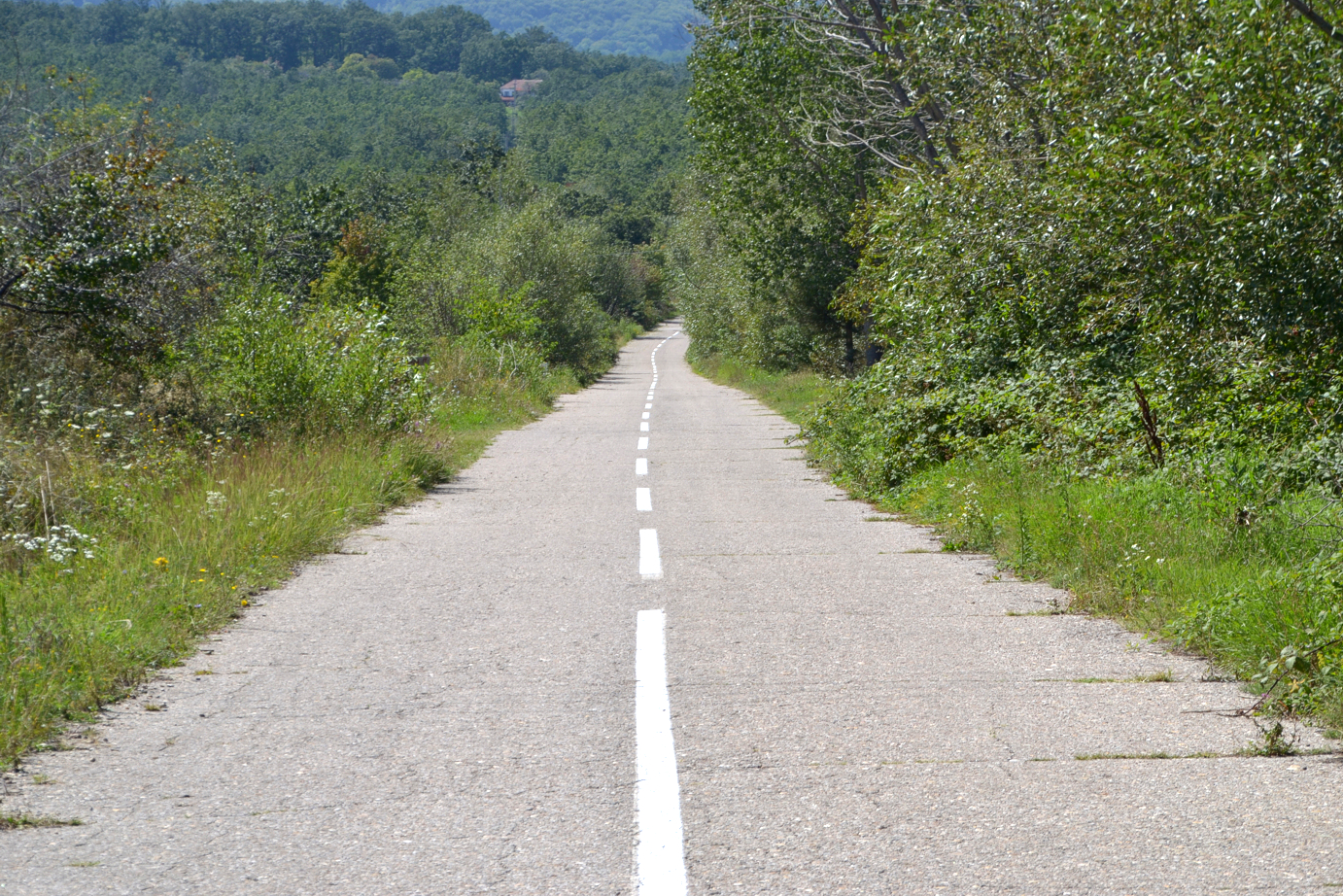

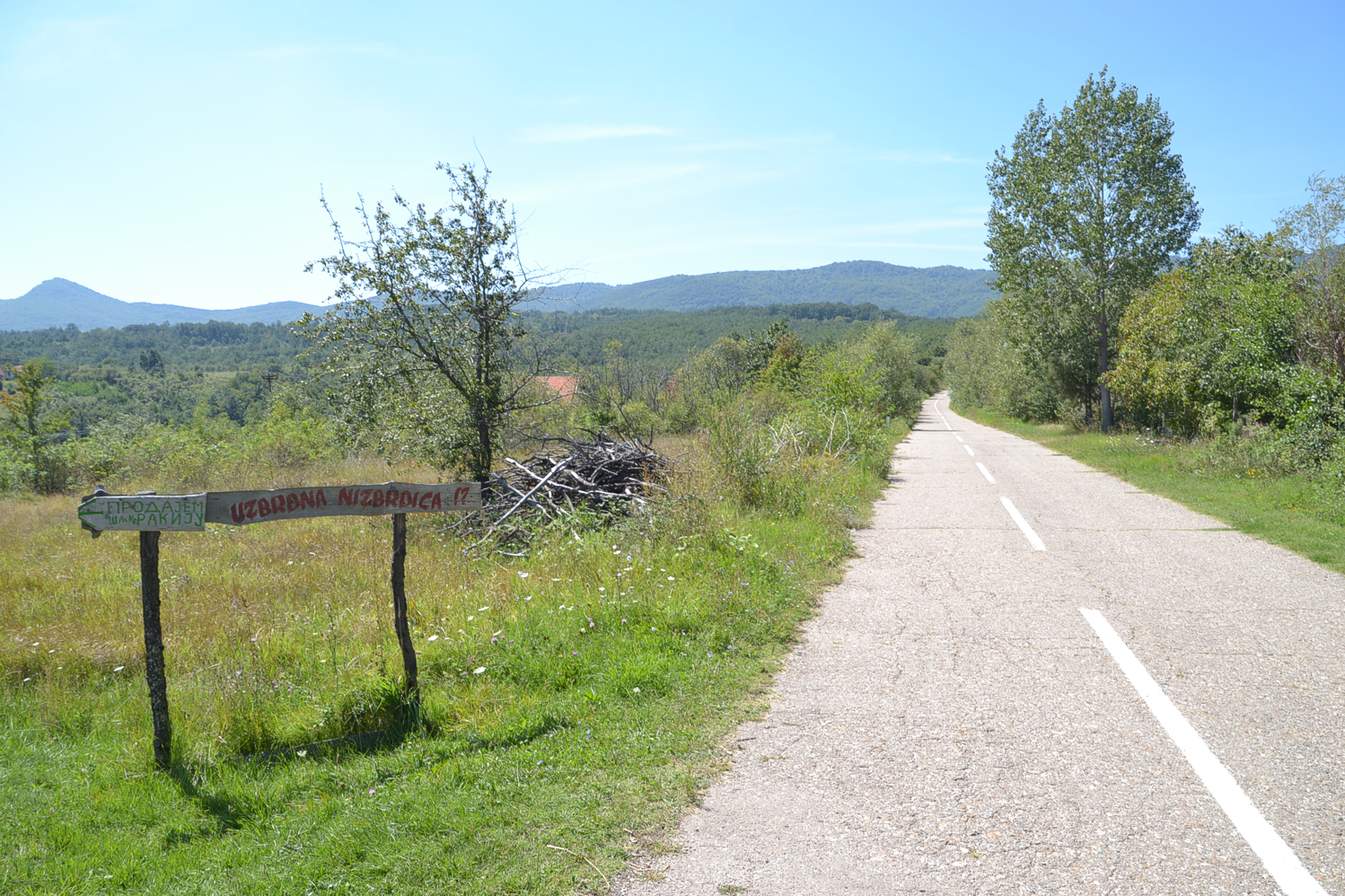

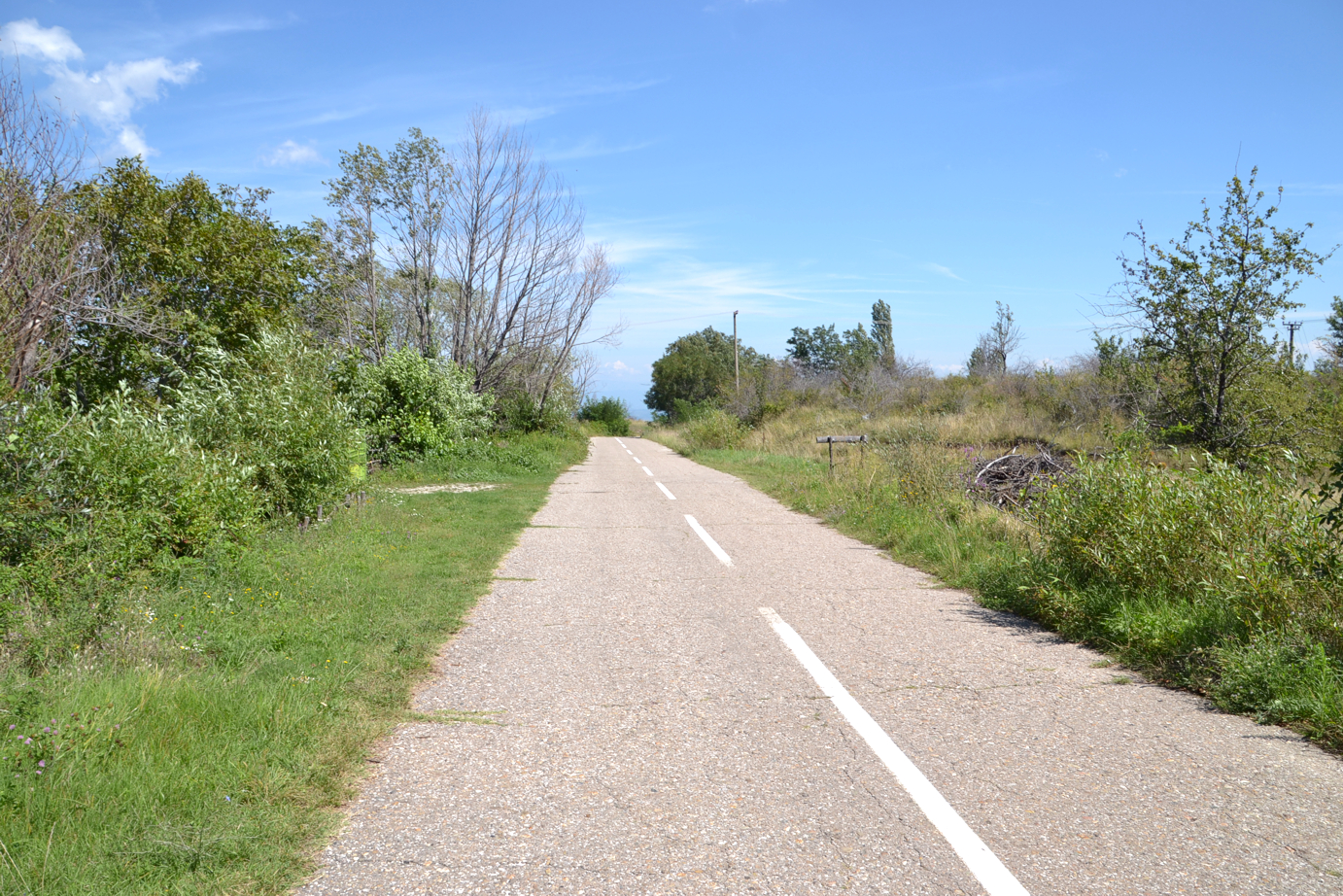

手前の緩い上り坂が下り坂に見える。

Copyright Akiyoshi Kitaoka 2014 (August 26) セルビア南部・ラダン地方・イヴァニェ村にて。撮影日は 2014年8月26日(火)。以下同様

この錯視ポイントのセルビア国内での紹介記事
Tamo gde je nebo palo dole
slobodan bubnjević

Tragom senzacionalističke vesti da se na planini Radan, na jugu Srbije, pojavila "gravitaciona anomalija", ekipa "Vremena" i Društva za promociju i popularizaciju nauke obišla je lokaciju na asfaltnom putu u selu Ivanje gde se ugašeni automobili kreću "uzbrdo". Nekoliko jednostavnih fizičkih testova i merenja visine i nagiba terena GPS-om, pokazali su da nema nikakve gravitacione anomalije, već da je tu reč o nečem drugom, malo težem

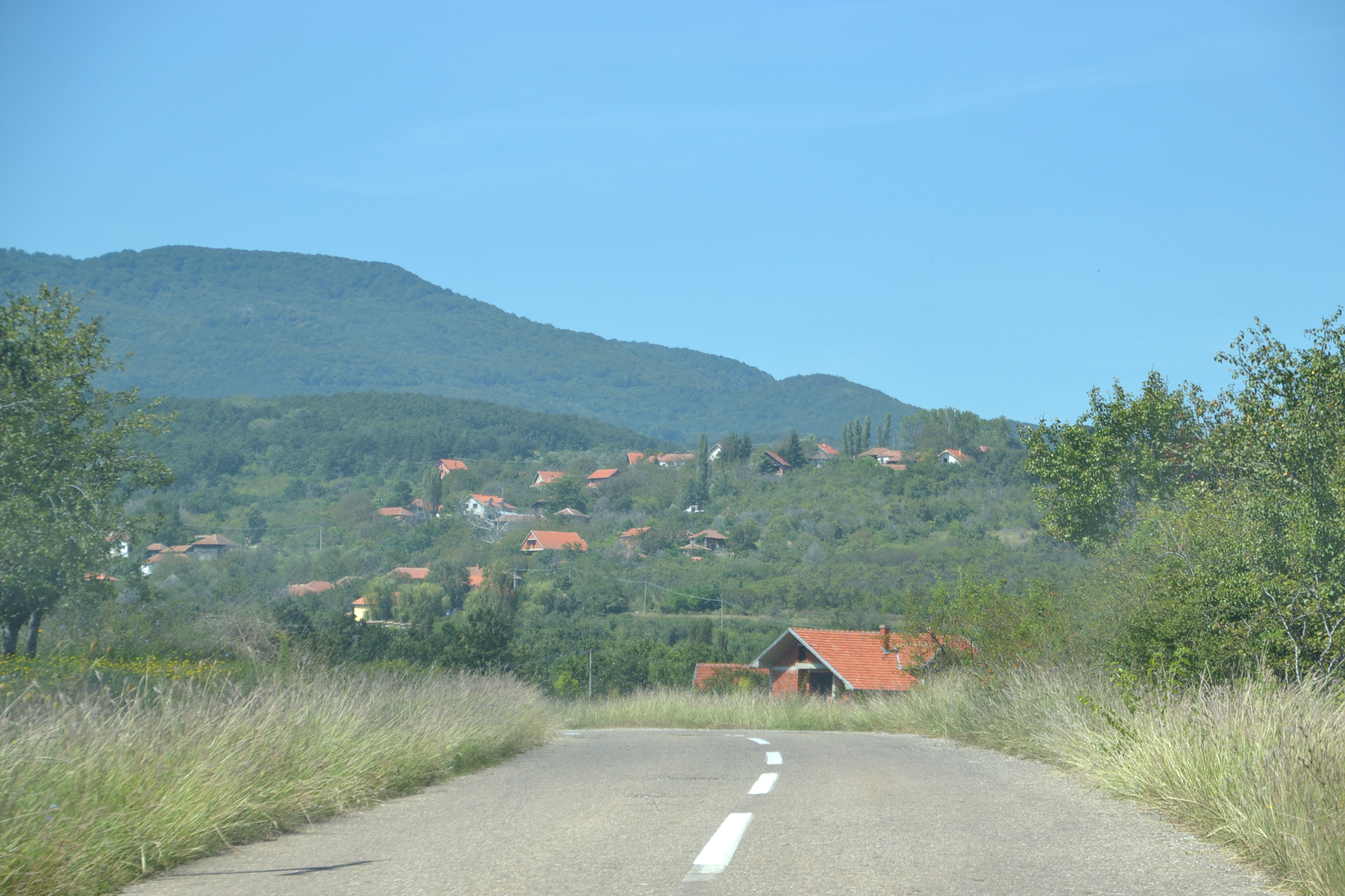

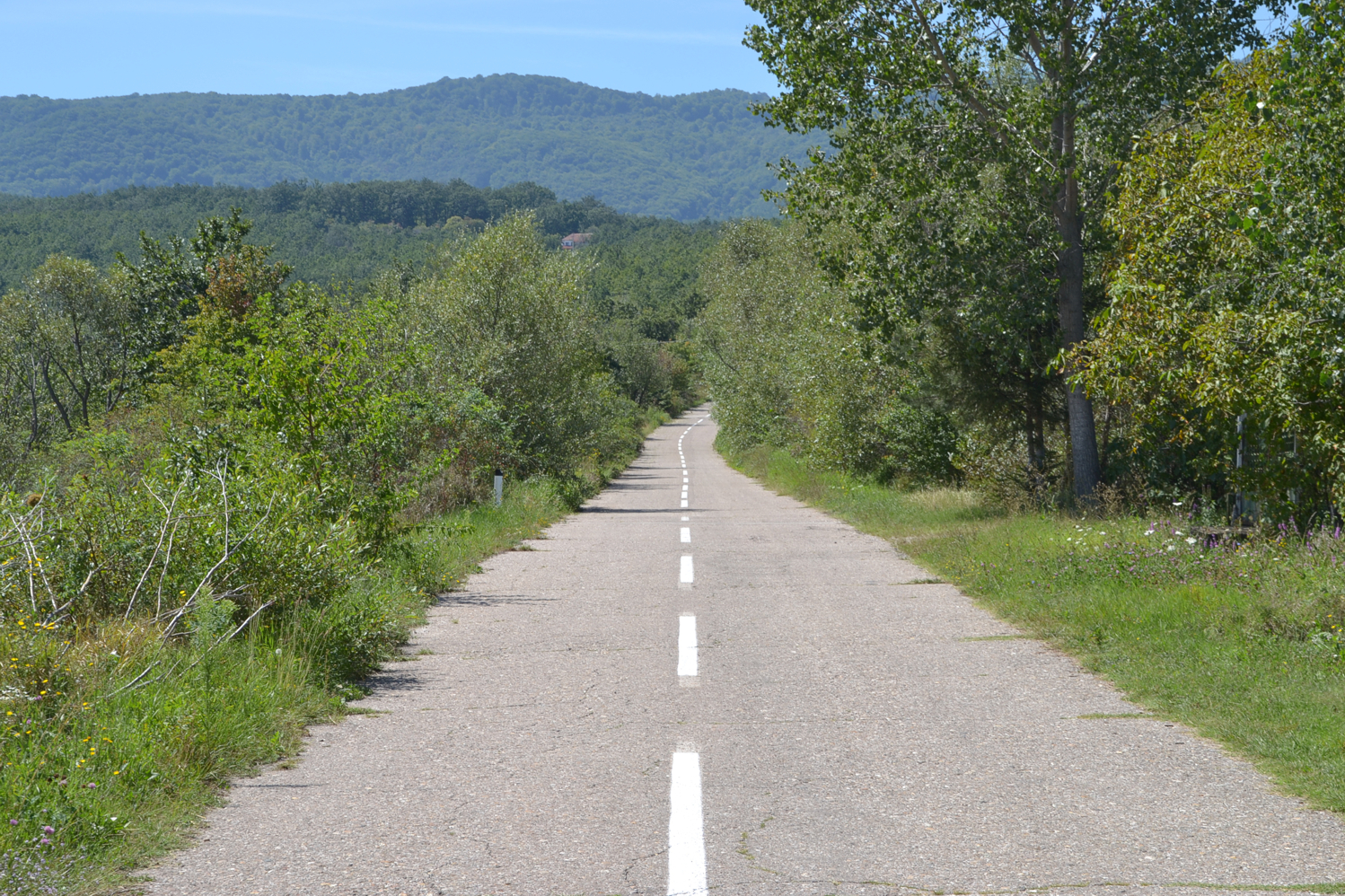

上り坂に見えるが下り坂である。

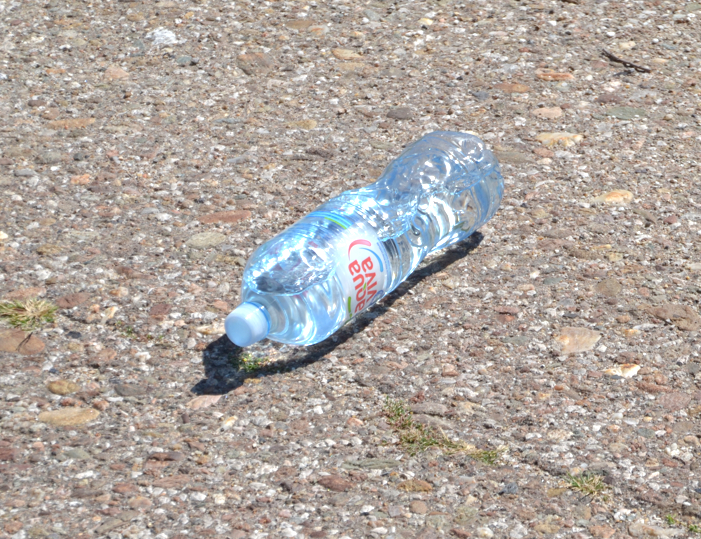

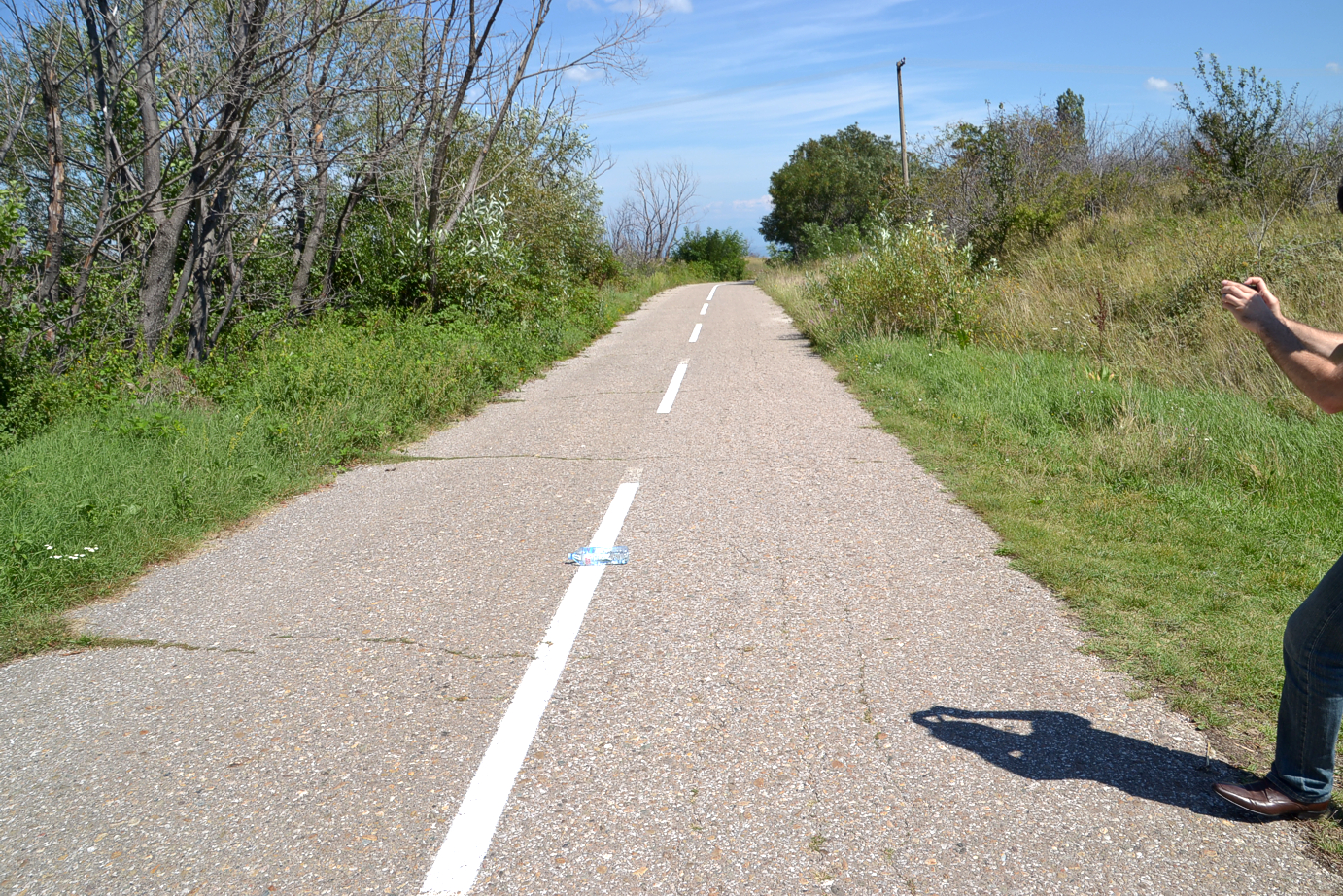

水を入れたペットボトルは向こうの方に転がっていく。



Thanks to ラズロー

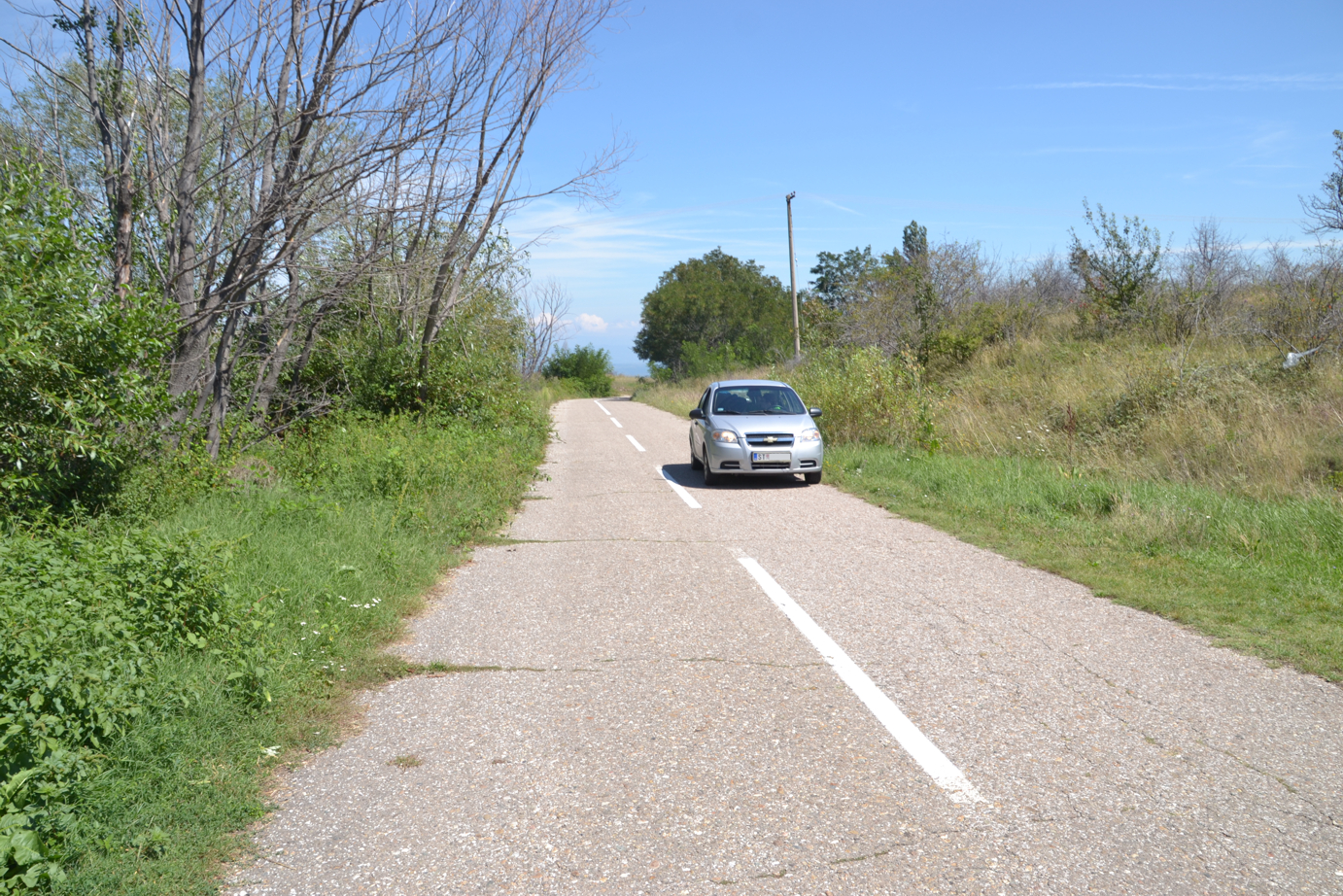

クルマは後退する(向こうむきに転がっていく)。





「踊るハート達」

ハートが動いて見える。めがねをかけている人は、めがねを動かすとよく見えるかもしれない。離れたところから見ると、明るくなった時のハートは白のランダムドットより手前に見え、暗くなった時のハートは奥に見える人が過半数と予想される。

Copyright Akiyoshi Kitaoka 2006 (December 20)




モノクロでOK


「踊るハート達」 (MS-Word ファイル)
北岡明佳 (2006) 色が強くなる錯視 A・F・Tジャーナル, 31 (Summer), pp. 01.



低輝度→脳内処理時間が長い
cf. プルフリッヒ効果

低輝度コントラスト→脳内処理時間が長い <our finding!>

1. High-luminance parts show shorter latency than low-luminance part.
2. High-contrast parts show shorter latency than low-contrast part. <our finding!>
Kitaoka, A. and Ashida, H. (2007) A variant of the anomalous motion illusion based upon contrast and visual latency. Perception, 36, 1019-1035. PDF




cf. 踊るハート(fluttering-heart illusion)

(Helmholtz, 1867; Nguyen-Tri and Faubert 2003; von Grünau 1975a, 1975b, 1976; von Kries 1896)


中山(2008)によると、踊るハートは赤が重要。青不要。ピンクはダメ。
中山明子 (2008) 「踊るハート」錯視(1844)と「踊るハート達」錯視(2006)の比較検証 2008年度立命館大学文学部(人文学科心理学専攻)卒業論文


「青背景に赤の踊るハート」

印刷して暗いところで動かすとハートがよく動いて見える(明るくても見えるが)。パソコン画面でもメガネをかけている人はメガネを上下させれば見ることができる。

Copyright Akiyoshi Kitaoka 2013 (January 18)




「緑背景に赤の踊るハート」

印刷して暗いところで動かすとハートがよく動いて見える(明るくても見えるが)。パソコン画面でもメガネをかけている人はメガネを上下させれば見ることができる。

Copyright Akiyoshi Kitaoka 2013 (January 21)

この色の組み合わせが錯視量最大に見えるなあ・・・


「踊るハート工作セット」

Copyright Akiyoshi Kitaoka 2014 (July 31)



large bitmap



トゲトゲドリフト錯視

Copyright Akiyoshi Kitaoka 2012 (August 23)

なぜ動いて見えるかの説明

Kitaoka, A. (2010) The Fraser illusion family and the corresponding motion illusions. 33rd European Conference on Visual Perception (ECVP 2010), EPFL, Lausanne, Switzerland, 2010/8/22-26, 8/26 poster publication. Poster (Kitaoka, A. (2010) The Fraser illusion family and the corresponding motion illusions. Perception, 39, Supplement, #61, p. 178)



シマシマガクガク錯視

Kitaoka, A. (2014). Visual illusion in ARTPOP and pop art. Japanese Journal of Psychonomic Science, 32(2), 232-234. PDF, PDF (scanned copy)

「ガンガゼ」

ガクガクして見える。

Copyright Akiyoshi Kitaoka 2008 (March 11)

「ピンクのガンガゼ」

ガクガクして見える。

Copyright Akiyoshi Kitaoka 2013 (February 5)






『ヴィーナスの誕生』 サンドロ・ボッティチェリ作 1483年頃

レディー・ガガのアルバム「アートポップ」と錯視のデザイン


Richard Hamilton: Just what is it that makes today's homes so different, so appealing? (1956)




"Fractal Illusion" and "Fractal Zap"

Copyright Jeff Berkeley 1993 (Fractal Illusion), 1994 (Fractal Zap)

((c) 2000 Lifesmith Classic Fractals, Palmdale, CA, USA; 16-045 Published by AQUAIUS; Printed in the UK. www.aquariusimages.com; 福井県こども歴史文化館による情報)

"These are two of my fractal posters still sold at stores like Spencer's Gifts... "


シマシマドリフト錯視・シマシマガクガク錯視




静止画が動いて見える錯視 フレーザー・ウィルコックス錯視群



「蛇の回転 2011」

円盤が回転して見える。

Copyright Akiyoshi Kitaoka 2011 (January 23)

EPSON PM-4000PXの写真用紙印刷に調整したバージョン


黒→濃い灰色→白→薄い灰色→黒 の方向に動いて見える。

Direction: black → dark-gray → white → light-gray → black


「蛇の回転」の作り方


この錯視のわかりやすい説明のある本

北岡明佳著 人はなぜ錯視にだまされるのか? トリック・アイズ メカニズム カンゼン刊

(定価:1,600円(税別) ISBN 978-4-86255-020-0) アマゾンのページ

錯視のメカニズムの解説多し!


新刊!



北岡明佳著 錯視入門 朝倉書店 (2010年7月)  new!

 もっと情報



北岡明佳(監修) ニュートン別冊 脳はなぜだまされるのか? 錯視 完全図解 (2007年10月刊行)

 もっと情報


北岡明佳の著書一覧


上方の白黒縞模様リングパターンにマイタックラベルを貼るだけで、下方のように最適化型フレーザー・ウィルコックス錯視による回転錯視図形を作ることができる。

白黒縞模様リングパターンの高解像度ファイル(A4横) ( 直径8mmの円形ラベルに合うように設計してあります)

使用したラベル: ニチバン マイタック(R)ラベル カラーラベル 直径8mm ML-120

Copyright Akiyoshi Kitaoka 2014 (July 30)


Copyright Akiyoshi Kitaoka 2014 (July 31)


Copyright Akiyoshi Kitaoka 2014 (July 30)


A brief history of phenomenal aspects of the Fraser-Wilcox illusion group

<Kitaoka, A. (forthcoming). The Fraser-Wilcox illusion and its extension. In Shapiro, A. and Todorovic, D. (Eds.), Oxford Compendium of Visual Illusions. Oxford University Press.>


1. Fraser and Wilcox (1979)

References

Fraser, A. and Wilcox, K. J. (1979). Perception of illusory movement. Nature, 281, 565-566.

Observers saw illusory motion in a stationary image which consists of repeated luminnace gradient in a saw-tooth wave form. Some reported illusory motion from dark to light along a luminance gradient, while others saw the reversal. The illusion is strong in the peripheral viewing. Fraser and Wilcox (1979) claimed that this individual difference depends on some genetic properties.



Adopted from “Alex Fraser, Geneticist and Painter”
(http://doctoralexfraser.blogspot.jp/p/spirals.html) <access August 25, 2012> (with permission from Alan Fraser)

Alex Fraser (1923-2002) was a geneticist and a painter.


2. Faubert and Herbert (1999)

The left disk appears to rotate clockwise while the right one counterclockwise. Faubert and Herbert (1999) reported only illusory motion from dark to light along a luminance gradient. They attributed the illusory motion to the assumed time difference between responses to black and white.

References

Faubert, J. and Herbert, A. M. (1999). The peripheral drift illusion: A motion illusion in the visual periphery. Perception, 28, 617-621.


3. Naor-Raz and Sekuler (2000)

The left disk appears to rotate clockwise while the right one counterclockwise. Naor-Raz and Sekuler (2000), too, reported only illusory motion from dark to light along a luminance gradient. They revealed that the illusion magnitude is a positive, nearly linear function of contrast.

References

Naor-Raz, G. and Sekuler, R. (2000). Perceptual dimorphism in visual motion from stationary patterns. Perception, 29, 325-335.


This disk appears to rotate clockwise.

This color illusion image presented by Naor-Raz and Sekuler (2000) (shown below) might be attributable to this type.
http://www.perceptionweb.com/perception/perc0300/sekuler.jpg <access August 26, 2012>
<with permission from Robert Sekuler>


4. Kitaoka and Ashida (2003)

The left disk appears to rotate counterclockwise while the right one clockwise. Kitaoka and Ashida (2003) proposed that the illusory motion is strong when patterns are arranged in the following luminance order: from black, dark-gray, white, light-gray, and back to black.

References

Kitaoka, A. and Ashida, H. (2003). Phenomenal characteristics of the peripheral drift illusion. VISION (Journal of the Vision Society of Japan), 15, 261-262. PDF


5. Kitaoka (2007)



high-resolution file

Kitaoka (2007) classified the Fraser-Wilcox illusion into Type I, IIa, IIb and III, in each of which the dark-to-light type was distinguished from the light-to-dark one.

References

Kitaoka, A. (2007) Phenomenal classification of the “optimized” Fraser-Wilcox illusion and the effect of color. Poster presentation in DemoNight, VSS2007, GWiz, Sarasota, Florida, USA, May 14, 2007.



Type I


"Dark to light"

The left disk appears to rotate counterclockwise while the right one clockwise.



"Light to dark"

The left disk appears to rotate counterclockwise while the right one clockwise.


"Dark to light" and "light to dark" combined
The left disk appears to rotate counterclockwise while the right one clockwise.


"Dark to light" and "light to dark" combined, with color enhancement
The left disk appears to rotate counterclockwise while the right one clockwise.


The upper-left, upper-right, and lower-middle disks appear to rotate counterclockwise while the rest clockwise.

Type I (six disks) 1500 x 1000 (pixel)

Type I (six disks) 6000 x 4000 (pixel)






「千鳥の回転」

外側のリングは時計回りに、内側のリングは反時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2013 (January 30)


Type II

Type IIa

The upper-left, upper-right, and lower-middle disks appear to rotate counterclockwise while the rest clockwise.


Type IIb

The upper-left, upper-right, and lower-middle disks appear to rotate counterclockwise while the rest clockwise.


Type IIa (six disks) 1500 x 1007 (pixel)

Type IIa (six disks) 6000 x 4031 (pixel)


Type IIb (six disks) 1500 x 1000 (pixel)

Type IIb (six disks) 6000 x 4000 (pixel)


「最適化型」フレーザー・ウィルコックス錯視・タイプ IIa
Optimized Fraser-Wilcox illusion, Type IIa


「ティラノサウルスの回転」

ティラノサウルスのリングが回転して見える。

Copyright Akiyoshi Kitaoka 2010 (March 6)



「からしれんこんの回転」

れんこんが回転して見える。

Copyright Akiyoshi Kitaoka 2012 (December 11)


「からしれんこんの回転」(最適化型フレーザー・ウィルコックス錯視・タイプIIa)の作り方


Type III


The upper row appears to move rightward while the lower one leftward.


Type III (two rows) 1500 x 400 (pixel)

Type III (two rows) 4500 x 1200 (pixel)Type III  4500 x 1200


The upper-left, upper-right, and lower-middle disks appear to rotate counterclockwise while the rest clockwise.


6. Kitaoka (2008a, b)

"Type IV" was added to the list.

References

Kitaoka, A. (2008a). Optimized Fraser-Wilcox illusions: a pictorial classification by Akiyoshi Kitaoka. Talk in Workshop No.005 "Experimental studies of anomalous motion illusions" in the 72nd Annual Convention of the Japanese Psychological Association, Hokkaido University, Sapporo, Japan, September 19, 2008. Talk

Kitaoka, A. (2008b). A new type of the optimized Fraser-Wilcox illusion in a 3D-like 2D image with highlight or shade. Journal of Three Dimensional Images (Japan), 22(4), 31-32. PDF PDF (manuscript) Presentation

Type IV


The upper-left, upper-right, and lower-middle rings appear to rotate counterclockwise while the rest clockwise.

Type dark to light light to dark Exampls
IV
new!









7. Kitaoka (2010, 2012a, b)

"Type V" was added to the list.

Black » dark-gray » white » light-gray » black
Purple » light purple » light red-purple » red » purple

References

Kitaoka, A. (2010). Introduction to visual illusion. Tokyo: Asakura-shoten (in Japanese). Book

Kitaoka, A. (2012a). Designs using the red Fraser-Wilcox illusion. Journal of the Color Science Association of Japan, 36, Supplement, 188-189. PDF (color manuscript) Talk

Kitaoka, A. (2012b) The Fraser-Wilcox illusion and its extension. Perception 41 ECVP Abstract Supplement, page 91 (Poster September 3, 2012). Poster PDF


"Rotating red disks"

Each disk appears to rotate clockwise when this image is presented on a bright PC display or on a print with a bright environment.

Copyright Akiyoshi Kitaoka 2013 (January 17)


Copyright Akiyoshi Kitaoka 2008 (June 21)



「オニシバリの実の回転」

オニシバリの実のリングが回転して見える。

Copyright Akiyoshi Kitaoka 2008 (December 19)



「不動明王 2012」

ディスクが時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2012 (December 3)



「赤と紫の円盤の回転」

明るいディスプレーでは円盤は時計回りに回転して見える。印刷物を暗いところで見ると反時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2013 (February 6)



「赤とシアンの円盤の回転 3」

明るいディスプレーでは円盤は時計回りに回転して見える。印刷物を暗いところで見ると反時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2014 (January 27)



「赤と緑の円盤の回転 2」

明るいディスプレーでは円盤は時計回りに回転して見える。印刷物を暗いところで見ると反時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2014 (January 27)


最適化型フレーザー・ウィルコックス錯視・タイプVの作品いろいろ


最新の研究

Kitaoka, A. (2014). Motion illusion induced by color changes. 10th Asia-Pacific Conference on Vision (APCV), Sunport Takamatsu, Takamatsu, Japan, (Poster July 20, 2014 (P2-16)). Poster MS-Word doc file --- Movie demos

< Kitaoka, A. (2014). Motion illusion induced by color changes. Vision, APCV2014, p. 111 (P2-16). >


「蛇の回転」

蛇の円盤が勝手に回転して見える。

Copyright A.Kitaoka 2003 (September 2, 2003)


「蛇の回転」のfMRI研究

(1) MT+野が応答することがわかった(Kuriki et al., 2008)。

Kuriki, I., Ashida, H., Murakami, I., and Kitaoka, A. (2008). Functional brain imaging of the Rotating Snakes illusion by fMRI. Journal of Vision, 8(10):16, 1-10. PDF

(2) V1からMT+まで応答することがわかった(Ashida et al., 2012)。

Ashida, H., Kuriki, I., Murakami, I., Hisakata, R. and Kitaoka, A. (2012). Direction-specific fMRI adaptation reveals the visual cortical network underlying the "Rotating Snakes" illusion. NeuroImage, 61, 1143–1152.



Test image




Control image



"Rotating snakes: test and control stimuli"

Copyright Akiyoshi Kitaoka 2013 (February 16)



Test image




Control image

"Rotating snakes: Gray-scale test and control stimuli"

Copyright Akiyoshi Kitaoka 2013 (May 27)


黒→濃い灰色→白→薄い灰色→黒 の方向に動いて見える。

Direction: black → dark-gray → white → light-gray → black


「蛇の回転」はどのように見えるのか。年齢との関係。(Kitaoka, in press)
Table 1. The effect of age on the “Rotating snakes” illusion
-------------------------------------------------------------------
Age        n       Score 0    1         2          3
-------------------------------------------------------------------
0-9        169      0%       6%       17%       78%
10-19     710      1%       6%       19%       74%
20-29     219      1%       6%       27%       65%
30-39     219      1%       7%       21%       70%
40-49     221      2%       9%       29%       60%
50-59     138      8%      19%      30%       43%
60-69      98      5%      28%      38%       30%
70-79      61     15%      25%      33%       28%
80-92      28     21%       7%      39%       32%
-------------------------------------------------------------------
Total      1863      3%       9%       24%       64%
-------------------------------------------------------------------
Rating scores 0, 1, 2, 3 mean that observers reported no illusion, a slight illusion, an illusion, a strong illusion, respectively. Percentages indicate proportions in each age.


「赤と紫の円盤の回転」

明るいディスプレーでは円盤は時計回りに回転して見える。印刷物を暗いところで見ると反時計回りに回転して見える。

Copyright Akiyoshi Kitaoka 2013 (February 6)


「色依存のフレーザー・ウィルコックス錯視は年齢と関係があるか?」 の調査




<色の錯視クイズ>


左のハートと物理的に同じ色は(1)(2)(3)のうちどれでしょう。


問1

解答



問2

解答



問3

解答



問4

解答


2012/8/17


ムンカー錯視を用いた作品「赤の渦巻き」↓

赤紫がかった赤い螺旋とオレンジ色がっかった赤い螺旋があるように見えるが、どちらも同じ赤である。

Copyright A.Kitaoka 2002


ムンカー錯視を用いた作品「緑の渦巻き」↓

黄緑の螺旋と青緑の螺旋があるように見えるが、どちらも同じ緑である。

Copyright A.Kitaoka 2002


ムンカー錯視を用いた作品「水色と黄緑の渦巻き」↓

水色の螺旋と黄緑の螺旋があるように見えるが、どちらも同じ色(r = 0, g = 255, b = 150)である。この色の錯視はモニエ・シェベル錯視に近いと思うが、彼らの理論には合わないのかもしれない。

Copyright A.Kitaoka 2003


ムンカー錯視(Munker illusion)

黄と青の縞の青部分に赤を乗せるとオレンジ色に見え、黄部分に赤を乗せると赤紫がかって見える。緑を乗せるとそれぞれ黄緑と青緑に見える。高空間周波数図形で錯視量が多い。

Munker, H. (1970) Farbige Gitter, Abbildung auf der Netzhaut und übertragungstheoretische Beschreibung der Farbwahrnehmung. München: Habilitationsschrift.

ムンカー錯視のページ


ムンカー錯視の作り方



「レモン色の渦巻きとクリーム色の渦巻き」

渦巻きにはレモン色のとクリーム色のと2種類あるように見えるが、どちらも同じ黄色(R255, G255, B0)である。

Copyright A.Kitaoka 2005 (May 22)


「武田信玄」

薄い黄色と濃い青色の渦巻きがあるように見えるが、左半分は白(R=255, G=255, B=255)と黒(R=0, G=0, B=0)であるのに対し、右半分は黄(R=255, G=255, B=0)と青(R=0, G=0, B=255)である。

Copyright Akiyoshi .Kitaoka 2007 (March 12)

「風林火山」

「武田信玄」の白黒黄青と同じであるが、この図では違いがはっきりわかる。

Copyright Akiyoshi .Kitaoka 2007 (March 12)


「小家族」

左の鳩も右の鳩も同じ色なのだが、左の方は黄味がかって見える。

Copyright Akiyoshi .Kitaoka 2007 (March 12)


Left: Green (assimilation) + Red (contrast of cyan) = Yellow induction; Right: Cyan (assimilation) + Magenta (contrast of Green) = Blue induction

OK?


Left: Blue (assimilation) + Blue (contrast of yellow) = Blue induction; Right: Yellow (assimilation) + Yellow (contrast of blue) = Yellow induction


色の土牢錯視 (Chromatic dungeon illusion)

「犬」

赤い犬は2種類、緑の犬も2種類いるように見えるが、それぞれ同じ赤と緑である。色の土牢錯視である。
別バージョン  別バージョン2

Copyright Akiyoshi .Kitaoka 2007 (January 5)

土牢錯視(dungeon illusion)(Bressan, 2001)とは?

左の「牢屋」の灰色のダイヤモンド形は右のよりも明るく見えるが、物理的には同じ明るさである。

Bressan, P. (2001) Explaining lightness illusions. Perception, 30, 1031-1046.


色の土牢錯視とは?

左の「牢屋」のダイヤモンド形はオレンジ色に、右のは少し紫がかった赤に見えるが、物理的には同じ色である。

引用文献は調査中(ないかもしれない)

色の土牢錯視は雰囲気はムンカー錯視だが、普通に色の同化で説明することも可能だし、ゲシュタルト要因を考えて色の対比というのもあるのかもしれない。



「4種類の色の錯視の作り方」

物理的に同じ色(R=255, G=0, B=127)のハートが錯視によってピンクとオレンジのハートに見える。左から、ムンカー錯視(Munker illusion)、色の土牢錯視(chromatic dungeon illusion)、ドット色錯視(dotted color illusion)、デヴァロイス・デヴァロイス錯視(De Valois-De Valois illusion)である。 上図の高解像度ファイルはこちら(8000 x 3262 pixel, 10MB)。

Copyright Akiyoshi Kitaoka 2009 (June 1)

References

Munker illusion Munker, H. (1970) Farbige Gitter, Abbildung auf der Netzhaut und übertragungstheoretische Beschreibung der Farbwahrnehmung. Habilitationsschrift, Ludwig-Maximilians-Universität, München.
chromatic dungeon illusion For the dungeon illusion: Bressan, P. (2001) Explaining lightness illusions. Perception, 30, 1031-1046.
Kitaoka (2007) http://www.psy.ritsumei.ac.jp/~akitaoka/saishin22e.html
dotted color illusion For the dotted brightness illusion: White, M. (1982) The assimilation-enhancing effect of a dotted surround upon a dotted test region. Perception, 11, 103-106.
Kitaoka (2008) http://www.psy.ritsumei.ac.jp/~akitaoka/color10e.html
De Valois-De Valois illusion De Valois, R. L. and De Valois, K. K. (1988) Spatial Vision. New York: Oxford University Press.


北岡明佳 (2012) 色の錯視いろいろ (4) 簡単で錯視量の多い色相の錯視図形の作り方 日本色彩学会誌, 36(1), 45-46. PDF(スキャンコピー) <配布資料>




<錯視的錬金術>


問: 下記のような色から金色を作る方法はあるか?








答: ある。




「青い金閣」

青フィルターがかかっていやな感じではあるが金閣は金色に見える。金色は黄色系統でなければならないという前提があるなら、この合成画像で金閣が金色に見えることは錯視であり、知覚される金色は物理的には青系統の色である。

Copyright Akiyoshi Kitaoka 2011 (July 14)





黄色系統でなくても金色に見える。


この種の色の恒常性の文献

北岡明佳 (2011) 色の錯視いろいろ (2)色の恒常性と2つの色フィルタ 日本色彩学会誌, 35(3), 234-236. PDF(スキャンコピー), PDF(高解像度スキャンコピー)

北岡明佳 (2011) 色の錯視いろいろ (1)「目の色の恒常性」という錯視の絵 日本色彩学会誌, 35(2), 118-119. PDF(スキャンコピー)


問: 下記のような色から、オレンジ色と赤紫色を同時に作る方法はあるか?










答: ある。



Produced Akiyoshi Kitaoka 2012 (September 16)








いろいろな組み合わせでできる。


Produced Akiyoshi Kitaoka 2012 (September 16)


Produced Akiyoshi Kitaoka 2012 (September 16)



「ムンカー錯視と色の恒常性の色材研究」

左の「色材」は赤が赤紫とオレンジに見え、「研究」は水色と黄緑色に見える。右の「色材」は灰色が赤紫とオレンジに見え、「研究」は青緑色が水色と黄緑色に見える。

Copyright Akiyoshi Kitaoka 2012 (September 16)



「静脈錯視」

青く浮き出て見える静脈は物理的には青くなく、せいぜい灰色であり、色の錯視(色の対比)だった!

Copyright Akiyoshi Kitaoka 2014 (April 23)

写真は北岡の右足です。

静脈錯視発見の時のfacebookページ→



類似の錯視

一番右の正方形は灰色であるが水色に見える。

Copyright Akiyoshi Kitaoka 2014 (April 23)

この錯視を私が見つけたサイト


「静脈錯視:手」

この手の青く浮き出て見える静脈は物理的には青くなく、彩度の低いオレンジ色であった。

Copyright Akiyoshi Kitaoka 2014 (April 23)

写真は北岡の右手です。對梨成一氏撮影。



下2図は、物理的には青いピクセルはないことをスポイトツールなどで確めるための画像




「静脈錯視:腕」

この手の青く浮き出て見える静脈は物理的には青くなく、彩度の低いオレンジ色であった。

Copyright Akiyoshi Kitaoka 2014 (April 24)

Thanks to MK for your tremendous contribution!



「静脈錯視:腕 2」

青白く撮れた写真の場合でも、この手の青く浮き出て見える静脈は物理的には青くなく、彩度の低い黄色かオレンジ色であった。

Copyright Akiyoshi Kitaoka 2014 (April 24)


「静脈錯視:手の甲」

この手の青く浮き出て見える静脈は物理的には青くなく、ほぼ灰色あるいは彩度の低い黄色であった。

Copyright Akiyoshi Kitaoka 2014 (April 24)


Copyright Akiyoshi Kitaoka 2014 (July 29)

立命館大学リサーチオフィス衣笠の柚木一さんの静脈


Copyright Akiyoshi Kitaoka 2014 (July 30)



「錯視的青のリング」

本図はすべて少し赤みの入った黄色の色相の画素でできているが、青みを帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)




「錯視的青のリング 2」

本図はすべて少し赤みの入った黄色の色相の画素でできているが、青みを帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)

< 誘導色の彩度が低くても効果がある。>




「錯視的水色のリング」

本図はすべて赤の色相の画素でできているが、水色を帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)




「錯視的赤みのリング 2」

本図はすべて水色(シアン)色の色相の画素でできているが、赤みを帯びたリングが知覚される。

produced Akiyoshi Kitaoka 2014 (May 31)


色の恒常性2 1


「静脈錯視を応用した静脈可視化ツール」

vein_visualization02JPEG.exe

Before (上) After (下)

Copyright Akiyoshi Kitaoka 2014 (April 27)


「北岡明佳の右手の掌の皮下静脈」

vein_visualization02JPEG.exe

Before (左) After (右)

Copyright Akiyoshi Kitaoka 2014 (April 27)


「北岡明佳の左手首付近の皮下静脈」

vein_visualization02JPEG.exe

Before (左) After (右)

Copyright Akiyoshi Kitaoka 2014 (April 27)


「北岡明佳の左手甲の皮下静脈」

vein_visualization02JPEG.exe

Before (左) After (右)

Copyright Akiyoshi Kitaoka 2014 (April 30)


Copyright Akiyoshi Kitaoka 2014 (May 4)


Copyright Akiyoshi Kitaoka 2014 (May 4)


「北岡明佳のふともも 2」

vein_visualization02JPEGb.exe

Before (左) After (中) それらの合成(右)

Copyright Akiyoshi Kitaoka 2014 (May 5)


「マウスのしつぽ」

vein_visualization02JPEG.exe

Before (左) After (中)

produced Akiyoshi Kitaoka 2014 (May 1)

Thanks to Chieko




静脈可視化ツールについての皆様からのご意見→


vein_visualization02JPEGb.exe

Copyright Akiyoshi Kitaoka 2014 (May 5)




明るさの恒常性


「着物の明るさ恒常性」

左の図の着物(紋付)は白く見えるが、実際には右の図の着物の灰色と同じ輝度である。

Copyright Akiyoshi Kitaoka 2009 (June 15)



「本物の床のチェッカーシャドー錯視」

AのタイルはBのタイルより暗く見える(中央の図)が、輝度はAの方が高い(右図)。元の写真(左図)は前橋市で撮影。

Copyright hisa and Akiyoshi Kitaoka 2009 (May 27)
Original photo from hisa, Japan, May 26, 2009

MITのエーデルソン先生の有名なチェッカーシャドー錯視のページ



<図地分離による色の錯視>


「黄色の九州と青色の九州」

九州部分はどちらも同じパターンなのに、左は黄色い九州に見え、右は青い九州に見える。

Copyright Akiyoshi Kitaoka 2012 (November 23)

Anderson, B. L. and Winawer, J. (2005) Image segmentation and lightness perception. Nature, 434, 79-83.

Wollschläger, D. and Anderson, B.L. (2009) The role of layered scene representations in color appearance. Current Biology, 19, 430-435.

北岡明佳 (2012) 色の錯視いろいろ (6) 「図地分離による錯視」 日本色彩学会誌, 36(3), 237-238.


"Australia seen from space and dust storm over Australia"

The two Australia shapes are physically the same color and texture, but the left Australia appears to be reddish while the right one appears to be bluish with red dust storm blanketing it. This effect depends on the chromatic version of Anderson's illusion.

Copyright Akiyoshi .Kitaoka 2009 (September 25)



「満月と夕日」

円内は左右で同じパターンであるが、左は満月に見え、右は夕日に見える。

Copyright Akiyoshi Kitaoka 2007 (August 21)


「『九州の錯視』の作り方」



いわゆる3D

「秋の沼の波3D」

平行法でも交差法でも図が波打って見える。

Copyright Akiyoshi.Kitaoka 2006 (August 22)

「両眼立体視の説明用の図」

図のような奥行きの位置に物体Aと物体Bがあると、右目に映るAB間の距離は、左目のそれよりも長くなる(両眼視差)。この情報を手がかりにして計算されて作られた知覚が、両眼立体視である。

Copyright Akiyoshi.Kitaoka 2006 (June 30)

立体視の説明のプリント(18MB)


運動残効

「視野の波打ち・誘導図形が大きいバージョン」

この動画の真ん中をしばらく見て、別のところに目を移すと、視野が波打って見える。この動画は下記の図形を回転させたものであるから、下記の図形を印刷して切り取って、真ん中に棒を通して回しても同じ効果が得られる。リング部分が図となって(手前に見えるオブジェクトとなって)手前に近寄ってくるように見える場合と、リング部分は地となって、図となった内 側と外側が奥に遠ざかるように見える場合とか交替する。

Copyright Akiyoshi Kitaoka 2006 (September 25)
May 11, 2012 改変


顔の錯視




ホロウマスクのデモを作るためにインターネット販売(日本装飾造花)で手に入れたお面達




お面を裏返すだけでホロウマスク錯視


  ホラーマスクぢゃないんだよ・・・


「サッチャー錯視のイラスト版」

左の図は笑顔の女性を描いたイラストをさかさまにしたもので、右の図は左の図の目と口をそれぞれ上下反転させたものである。右の図を見るとあまり奇妙な感じは受けないが、図をさかさまにして見る(下図)と、かなり奇妙な顔になっていることがわかる。この錯視はサッチャー錯視と呼ばれ、Peter Thompson先生が1980年(サッチャーが首相になった次の年)に発表した。Peterは自分自身の顔でもやっているが、ヒゲまでさかさまにするのは反則では(笑)。

Copyright Akiyoshi Kitaoka 2007 (November 15)


1. アイシャドーによる視線方向の錯視

1.1 暗いアイシャドーによる視線方向の錯視(対比的効果)


すっぴんの顔がこうだとする。

Copyright Akiyoshi Kitaoka 2010

左上の顔は上向きの視線に、右上は下向き、左下は向かって左向きの視線に、右下は向かって右向きの視線に相対的に変位して見える。すなわち、視線方向は付けたアイシャドーとは反対の方向に変位して見える。



Copyright Akiyoshi Kitaoka 2010

この錯視を起こすためにはベタ塗りでよい。グラデーションに描かなくてもよい。





Copyright Akiyoshi Kitaoka 2010

両眼にそれぞれ上下にアイシャドーを付けると、どこを見ているかわからない顔になる。一方、両眼の耳側にアイシャドーを付けると寄り目に見え、鼻側に付けると開散した目に見える。目の相対的位置が変わって見える幾何学的錯視も起きる。


1.2 明るいアイシャドーによる視線方向の錯視(同化的効果)


すっぴんの顔がこうだとする。

Copyright Akiyoshi Kitaoka 2010

左上の顔は上向きの視線に、右上は下向き、左下は向かって左向きの視線に、右下は向かって右向きの視線に相対的に変位して見える。すなわち、視線方向は付けたアイシャドーの方向に変位して見える。


1.3 暗いアイシャドーと明るいアイシャドーによる視線方向の錯視の合成

Copyright Akiyoshi Kitaoka 2010

左上の顔は上向きの視線に、右上は下向き、左下は向かって左向きの視線に、右下は向かって右向きの視線に相対的に変位して見える。すなわち、視線方向は暗いアイシャドーとは反対方向に、明るいアイシャドーとは同方向に変位して見える。

肌と白目の間の輝度コントラストが相対的に低い側に視線方向が変位して見える錯視であるとも言える。


視線方向の錯視のページ


「モナリザご機嫌錯視・不機嫌錯視」

モナリザの目の上に白いアイシャドーを付けると機嫌がよく見え、目の下に付けると不機嫌に見える。

Produced Akiyoshi Kitaoka 2012 (June 2)

就職活動の面接で人柄を明朗に見せたい時は、白いアイシャドーを目の上に付けるとよい。 (「おもろいやつだ」と即採用されるかも)


「土蔵(とくら)作:太った顔がやせて見える錯視(FFT錯視)画像」

左のほっぺたのぷっくりしたお兄さんの肖像をさかさまにすると、右のようにそんなにぷっくりしていないように見える。土蔵久代氏作品(2011年制作)。許諾を得て掲載。

Copyright Hisayo Tokura 2011
(uploaded February 12, 2012)

今のところ、イラストでは世界最強のFFT錯視画像と思う。


「さかさま顔の過大視」

上下の顔の大きさは同じであるが、下の方が大きく見える。

Copyright Akiyoshi .Kitaoka 2007 (February 16)



「上下方向のウォラストン錯視・ヘプバーンとモンローの合成顔」

オードリー・ヘプバーン(一番左)の目と眉を取り出してマリリン・モンロー(一番右)の肖像の目と眉と入れ替えると、正面を見ていたヘプバーンの目だったのに、合成顔の人物は上を向いて見える(左から2番目)。マリリン・モンローの(一番右)の目と眉を取り出してオードリー・ヘプバーン(一番左)の目と眉と入れ替えると、下目づかいにこちらを見ていたモンローの目だったのに、合成顔の人物は下を向いて見える(右から2番目)。本図は、上田彩子著 「『恋顔』になりたい ~愛される顔にはルールがある~」 (2011年、講談社)の図4(p.22)である。

北岡明佳のコメント これなら上下方向のウォラストン錯視は確実にあると言えよう。

Produced by Sayako Ueda 2011

上田彩子 (2011) 「恋顔」になりたい ~愛される顔にはルールがある~ 講談社 ISBN978-4-06-217064-2

上田先生は顔ガクガク錯視論文の第一著者である。Ueda, S. なのは、「あやこ」でなくて「さやこ」さんだからです。

Ueda, S., Kitaoka, A., and Suga, T. (2011). Wobbling appearance of a face induced by doubled parts. Perception, 40, 751-756. new!



クレーター錯視

さかさまにしても同じ凹凸に見える。



クレーター錯視の作り方







それぞれ左は真ん中が凸、外に向けて凹・凸・凹に見える。右は真ん中が凹、外に向けて凸・凹・凸に見える。唇と舌に見えることもある。さかさまにしても同じ。

Copyright Akiyoshi Kitaoka 2013 (January 29)

それぞれ左は真ん中が凸、外に向けて凹・凸・凹に見える。右は真ん中が凹、外に向けて凸・凹・凸に見える。さかさまにしても同じ。

Copyright Akiyoshi Kitaoka 2013 (January 28)


最もシンプルなクレーター錯視図


ベベル(標準型)


ベベル(異型)


棚の影錯視


第5回   2013

入賞 棚の影錯視 渡辺英治 基礎生物学研究所
作品1
(jpg)

作品2
(jpg)


説明
(docx)


棚の影をさかさまにするとより暗く見える。



上下反転したもの


180度回転したもの(上下左右反転)



第6回作品応募開始!締め切りは2014年9月28日(日)




い

北岡明佳の錯視のページ
