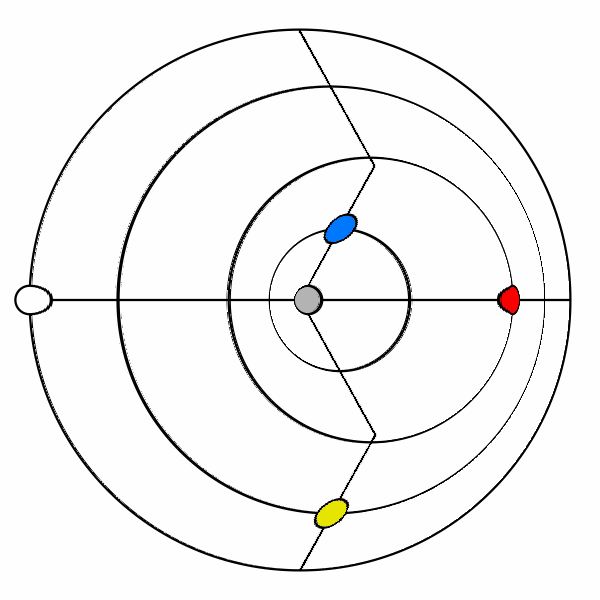

追跡したい点を5つ（中心に1つ、不動の一番外側に一つ、それらの中間に3点）用意し、「ロトレリーフ変換」する。
2025年9月5日（金）10:10～11:00 第9会場（L506）
日本心理学会第89回大会・小講演・東北学院大学
ロトレリーフの展開的研究
（続き）（2ページ目）
1ページ目はこちら・3ページ目はこちら・4ページ目はこちら・5ページ目はこちら・6ページ目はこちら
ロトレリーフの画素の動きについて
追跡したい点を5つ（中心に1つ、不動の一番外側に一つ、それらの中間に3点）用意し、「ロトレリーフ変換」する。
1. 同心円を用意する。
2. 錯視立体の頂点を決める。
3. 同心円の中心と錯視立体の頂点を結ぶ線 l を引く。その長さを d とする。
4. 一番外側の円の半径を r0 とする。
5. 半径 r の円周上にある点は、ロトリーフ運動においては円を描く。（真円かどうか要検討。以下は近似かもしれない）
6. その円の中心は元の点の位置であり、半径は、d × (r0 - r) / r0 である。

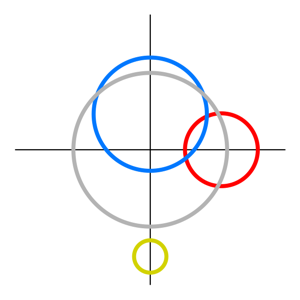

各点の軌跡
（縦軸・横軸は参照のため残してある）
cf. 元の画像

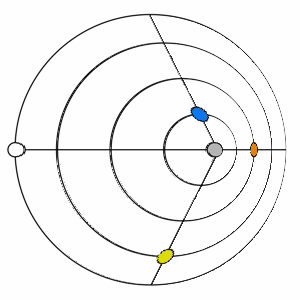

4つの知覚像**が交替するロトレリーフの場合
**外側から凸凹の「カルデラ」、凹凸の「スピーカー」、凸凸の「ワーム」、凹凹の「トンネル」

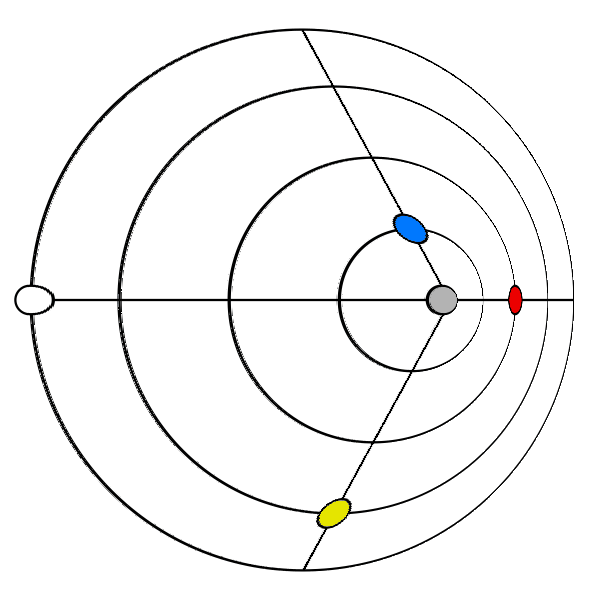

絵のつくり方
各点の動き
ロトレリーフ作成プログラムの紹介
ロトレリーフ・ダブル（カルデラ）・any image
<September 9, 10, October 18, 2024>
皆様のスマートフォンあるいはタブレットでロトレリーフをご覧になれます。
各ピクセルの回転半径はD値（深度値）
1. 同心円を用意する。
2. 錯視立体の頂点を決める。
3. 同心円の中心と錯視立体の頂点を結ぶ線 l を引く。その長さを d とする。
4. 一番外側の円の半径を r0 とする。
5. 半径 r の円周上にある点は、ロトリーフ運動においては円を描く。（真円かどうか要検討。以下は近似かもしれない）
6. その円の中心は元の点の位置であり、半径は、d × (r0 - r) / r0 である。
D = d × (r0 - r) / r0
Facebookで3D写真を作成できます。
例
（これを見るにはFacebookのインストールが必要かもしれない）
https://www.facebook.com/photo?fbid=10229751733192329
3ページ目に続く
to be continued
