図形・反図形

since October 10, 2011


「ホロウフェース錯視において目が追いかけて来るように見える錯視の説明: クレーター錯視を用いて」

Aのようにカルデラ状に引っこんだところの奥にものがあったとする。仮に瞳孔のつもりだとする。これを右の方から見るとBのように見える。この場合は瞳孔は自分の方を見ているようには見えない(視線は面に垂直に見える)。しかし、Aをさかさまにすると、Cのように眼球のように出っ張って見える(クレーター錯視)。BをさかさまにするとDとなり、自分の方を追いかけて見ているように見える。球体の中心と瞳孔を結ぶ線が視線として知覚されるので。

Copyright Akiyoshi Kitaoka 2013 (April 30)



「シャーレ」

置かれたシャーレに見える場合と立てかけて転んでいきそうなシャーレに見える場合が反転する。

Copyright Akiyoshi Kitaoka 2013 (February 12)



「シルエットのシルエット錯視」

黒い「silhouette」は上下のどちらかの向きに見え、反転する。上の「silhouette」は右上に、下のは左下に動いて見える。

Copyright Akiyoshi Kitaoka 2012 (June 28)




「3Dフォーラムのシルエット錯視」

黒い「3D Forum」は上下のどちらかの向きに見え、反転する。上の「3D Forum」は上方に、下のは下方に動いて見える。

Copyright Akiyoshi Kitaoka 2012 (June 28)



「森林地帯」

いろいろな色の三角形が見える。

Copyright Akiyoshi Kitaoka 2012 (May 22)

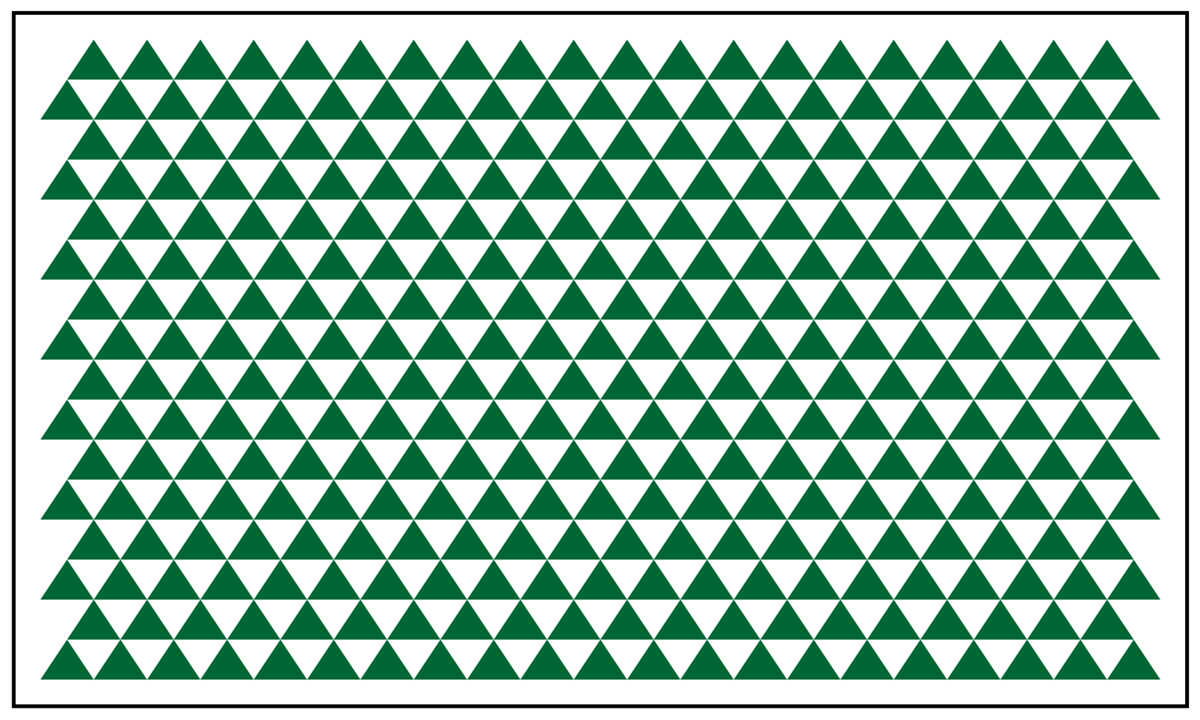

「山がいっぱい」

いろいろな大きさの緑がかった△(三角形)が見える。いろいろな大きさの白い▽(逆三角形)が見えることもある。右下に向いた底なし牛乳パックのような直方体を並べた図のように見えることもある。また、左下に向いた底なし牛乳パックのような直方体を並べた図のように見えることもある。

Copyright Akiyoshi Kitaoka 2012 (May 22)

△や▽が見えるゲシュタルト心理学的な現象は北岡のオリジナルの発見ではなく、本か何かで読みました。しかし、ちょっと調べてみたがわかりませんでした。どなたかソースを教えて頂けませんか。 北岡にメールする



「メリークリスマス 2011」

「メリー」は右上から見下ろした見えと左下から見上げた見えが反転する。「クリスマス」は左上から見下ろした見えと右下から見上げた見えが反転する。

Copyright Akiyoshi Kitaoka 2011 (December 21)



「メリークリスマス 2011 その2」

「メリー」と「クリスマス」が隠れている。

Copyright Akiyoshi Kitaoka 2011 (December 23)



「三つ巴図地反転図形」

下図のAが16個見えるか、Bのひし形が12個縦縞の手前に見えるか、Cのひし形が12個横縞の手前に見えるかの3つの見え方のどれかに見える。わけがわからん、という見え方も含めれば4つだが、知覚的体制化(入力された刺激のセットから意味のある視覚世界を構築する過程)の終着点はその3つである。もっとあるという方は北岡までご連絡下さい。

Copyright Akiyoshi Kitaoka 2011 (December 23)


cf.

Long G M, Batterman J M, 2012, "Dissecting perceptual processes with a new tri-stable reversible figure" Perception 41(10) 1163 – 1185

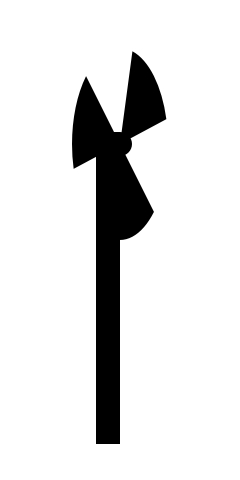

「シルエット錯視ファン」

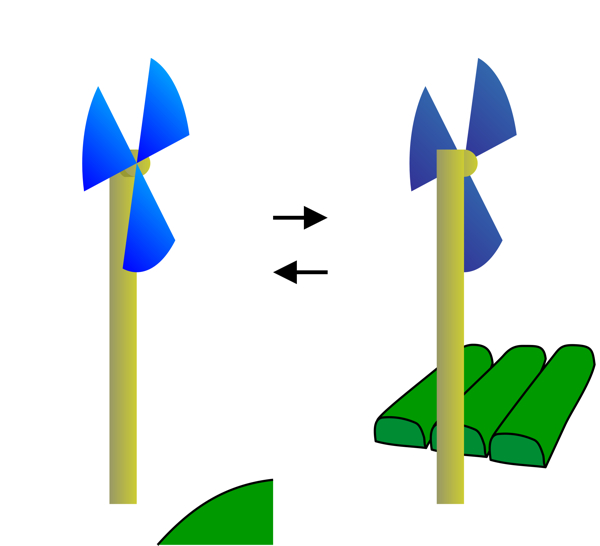

シルエット錯視のファンのために作成した奥行き反転図形。こちら向きのファンが反時計回りに回転して見える見え方と、向こう向きのファンが正面から見たら時計回りに回転しているように見える見え方が反転する。ジンステーデンの風車小屋のパクリである。

silhouetteillusionfan.swf
(フラッシュファイル)

Copyright Akiyoshi Kitaoka 2011 (December 14)

cf.

シルエット錯視(茅原オリジナル)

ジンステーデンの風車小屋(Sinsteden's windmill)

Sinsteden's windmill
Boring, E. G. (1942) Sensation and Perception in the History of Experimental Psychology (Century Psychology Series). New York: D. Appleton-Century. (p. 270)



GIFアニメーション版



JPEG静止画版



cf.

Copyright Akiyoshi Kitaoka 2011 (December 17)

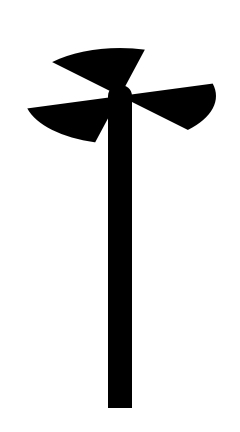

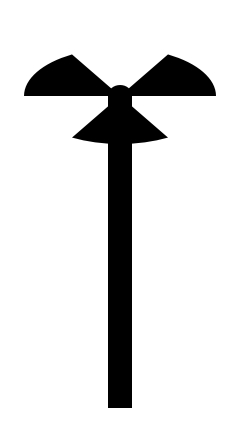

「シルエット錯視ファン 2」

シルエット錯視のファンのために作成した奥行き反転図形。こちら向きのファンが反時計回りに回転して見える見え方と、向こう向きのファンが正面から見たら時計回りに回転しているように見える見え方が反転する。ジンステーデンの風車小屋のパクリであるが、わずかに方向違いである。

silhouetteillusionfan2.swf
(フラッシュファイル)

Copyright Akiyoshi Kitaoka 2011 (December 14)

cf. Silhouette illusion (Kayahara's original)



GIFアニメーション版



JPEG静止画版


<modified from Corel Clipart>


「ヘリコプター」

着地しているヘリコプターを左前から見たように見える場合と、飛んでいくヘリコプターを左下から見上げたように見える場合が反転する。

Copyright Akiyoshi Kitaoka 2011 (December 17)



「あひるとうさぎ」

左のカランはあひるに見え、右のカランはうさぎに見える。

Copyright Akiyoshi Kitaoka 2011 (November 17)

元の写真は山口県のAY様より頂きました。



「凹凸反転」

紫が凸に見える場合もあれば、黄緑が凸に見える場合もある。

Copyright Akiyoshi Kitaoka 2011 (November 2)

全体が右に動いて見える。



「手の向きの反転」

左の絵では手の甲を見せている左手のように見え、右の絵では掌を見せている右手のように見えるが、作画上は同じ形の手である。

Copyright Akiyoshi Kitaoka 2011 (Oxtober 30)

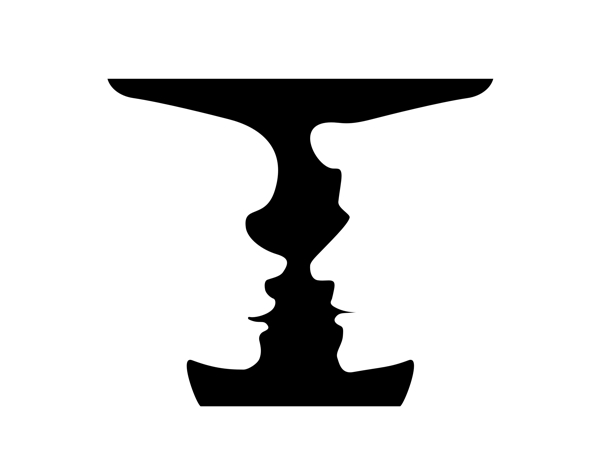

「いびつなルビンの盃―男女の横顔」

Copyright Akiyoshi Kitaoka 2011 (Oxtober 10)


白黒版
