2020年2月23日（日） 8:30-12:30
愛媛大学ジュニアドクター育成塾
愛媛大学教育学部
錯視の工作
2020年2月13日より
（1） 輝度勾配による明るさ錯視の工作
A demo of lightness perception pic.twitter.com/BSVpgcuIw1
— Akiyoshi Kitaoka (@AkiyoshiKitaoka) August 12, 2018
輝度勾配画像（明るさのグラデーション画像：上図）にその中央部分（中図）を切り取ったものを左右に寄せて配置するとできあがり（左図）。用意するものはハサミと輝度勾配画像。4つの正方形の片は同じ輝度（正確には輝度グラデーションであるが、一番左は明るく、一番右は暗く見え、中間のは中間の明るさに見える。
Copyright Akiyoshi Kitaoka 2015 (July 4)
輝度勾配画像 （クリックして高解像度ファイルをダウンロード）
切り取り用輝度勾配画像 （クリックして高解像度ファイルをダウンロード）
グラフィクスによる作例（クリックして高解像度ファイルをダウンロード）
Copyright Akiyoshi Kitaoka 2015 (July 4)
Copyright Akiyoshi Kitaoka 2015 (July 4)
動画デモ
lightness_illusion2017a.mp4 (2017)
lightness02-00237.mp4
Copyright Akiyoshi Kitaoka 2015 (November 18)
説明
Intrinsic model of the luminance-gradient-dependent lightness illusion
In this model, the luminance profile is explained as the summation or multiplication of illuminantion and surface reflectance.
produced by Akiyoshi .Kitaoka 2006 (March 16) (corrected Jnuary 11, 2017)
明るさの錯視の一覧
（配布プリント）
「RGBで白と黒」
左の絵の髪と服は白く見え、右の絵では黒く見えるが、同じRGBの縞模様である。
Copyright Akiyoshi Kitaoka 2016 (August 15)
拡大画像
原図
動画表現
cf.
「白と黒」
左の絵の髪と服は白く見え、右の絵では黒く見えるが、同じ輝度の灰色である。左は乗算的色変換（透明変換）、右は加算的色変換（半透明変換）。
Copyright Akiyoshi Kitaoka 2018 (May 28)
（2） 逆遠近法（エームズの台形）工作
シンプル版（説明付き）
展開図（クリックすると高解像度ファイルをダウンロードできる）
Copyright Akiyoshi Kitaoka 2016 (August 26)
reverspective-VID_20170728_153101.mp4

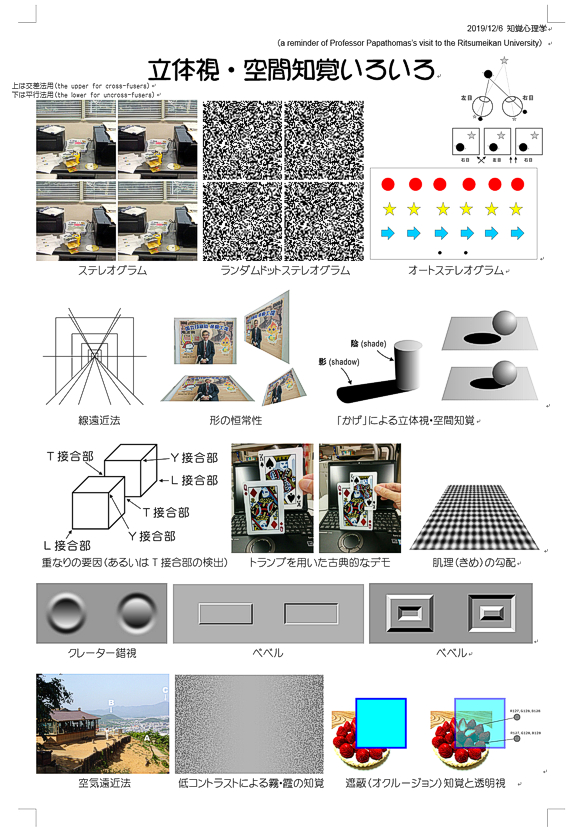

これはステレオスコープです。
これはステレオグラムです。平行法用。ノニウス付き。
100円ショップの老眼鏡を用いた平行法
（3） ムンカー錯視の工作
左のハートと物理的に同じ色は（1）（2）（3）のうちどれでしょう。
問1
問2
問3
問4
ホワイト効果の工作セット。用意するものは、明るさの対比図形1枚、ポスターカラーマーカー白と黒1本ずつ（細字がよい）、OHPシート。OHPシートを使わず直接描き込んでもよい。
Copyright Akiyoshi Kitaoka 2015 (June 9)
台紙 （クリックして高解像度ファイルをダウンロード）
Copyright Akiyoshi Kitaoka 2015 (June 29)
Copyright Akiyoshi Kitaoka 2015 (July 9)
ムンカー錯視の作り方
ムンカー錯視の色の誘導（色の同化と色の対比）
Left: Blue (assimilation) + Blue (contrast of yellow) = Blue induction; Right: Yellow (assimilation) + Yellow (contrast of blue) = Yellow induction
（4） フットステップ錯視の工作
Copyright Akiyoshi Kitaoka 2015 (July 7)
Anstis, S. M. (2001). Footsteps and inchworms: Illusions show that contrast modulates motion salience. Perception, 30(7), 785-794.
フットステップ錯視の背景 （クリックで高解像度ファイルをダウンロード）
Copyright Akiyoshi Kitaoka 2015 (June 9)
（5） 回転錯視の工作
ごらんの通りで、青の楕円の両長辺（？）に黒と白の縁取りをするとリングが回転して見える（左上・右上・中下は反時計回り、残り3つは時計回り）。
Copyright Akiyoshi Kitaoka 2015 (July 4)
輝度勾配画像 （クリックして高解像度ファイルをダウンロード）
「れんこんの回転」
れんこんが回転して見える。
Copyright Akiyoshi Kitaoka 2012 (November 23)

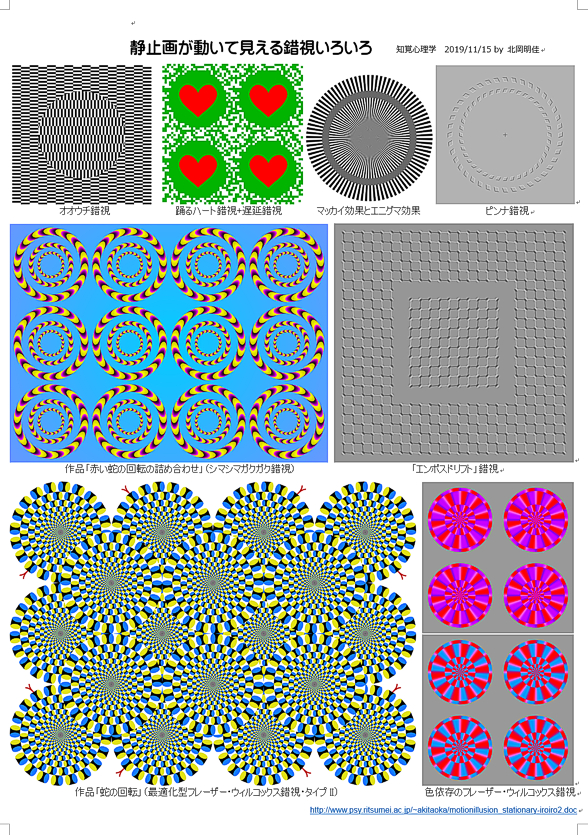

motionillusion_stationary-iroiro2.doc
（6） きらめき格子錯視の工作
きらめき格子錯視パターン元 （クリックで高解像度ファイルをダウンロード）
（7） シマシマガクガク錯視の工作
Copyright Akiyoshi Kitaoka 2017 (August 30)
シマシマガクガク錯視パターン元 （クリックで高解像度ファイルをダウンロード）
シマシマガクガク錯視パターン元 （クリックで高解像度ファイルをダウンロード）
ハート版
ハートの元 （クリックで高解像度ファイルをダウンロード）
Copyright Akiyoshi Kitaoka 2018 (August 11)
シマシマガクガク錯視パターン元 （クリックで高解像度ファイルをダウンロード）
「ガンガゼ」
ガクガクして見える。
Copyright Akiyoshi Kitaoka 2008 (March 11)
「ピンクのガンガゼ」
ガクガクして見える。
Copyright Akiyoshi Kitaoka 2013 (February 5)
