イメ－ジハンプなど
2017年2月22日より
視点フリーのイメージハンプ（最新！）

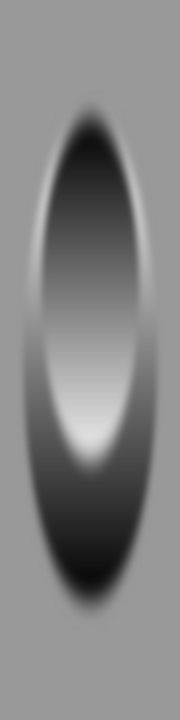

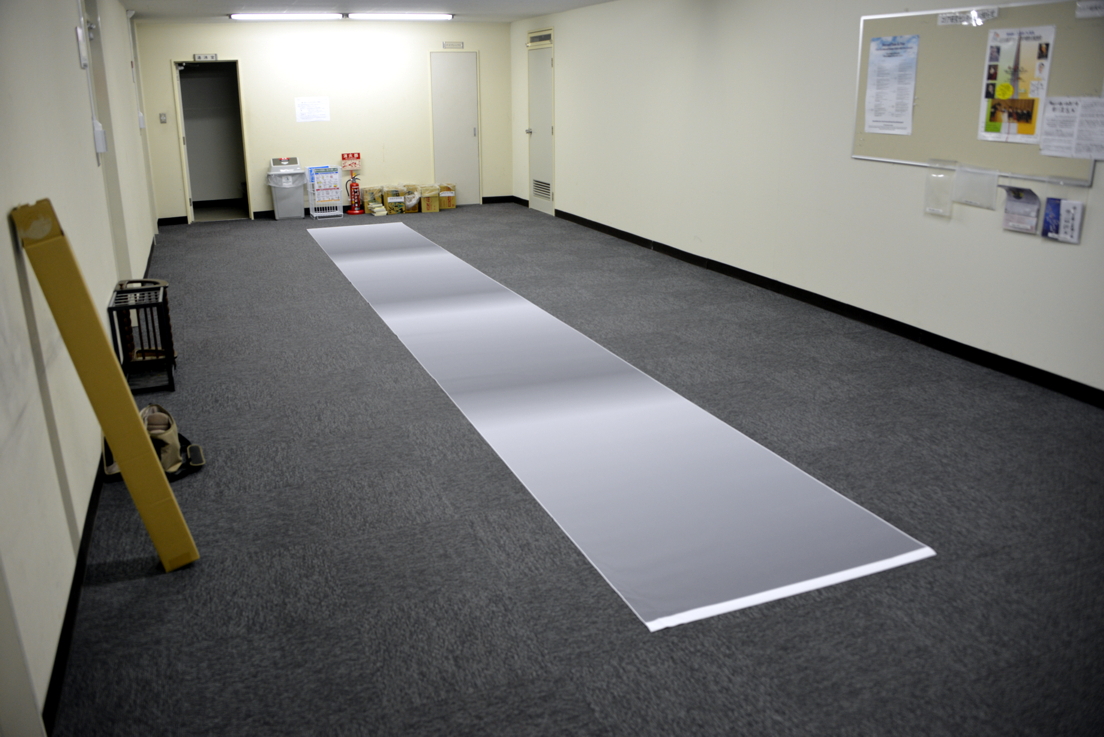

「視点フリーのイメージハンプ」
3本の狭い領域が凸に見える。
Copyright Akiyoshi Kitaoka 2018 (March 8)
「視点フリーのイメージハンプの基本図形」
単なる勾配の異なる輝度グラデーションの組み合わせである。相対的に輝度勾配の急な領域が凸に見える現象である。
Copyright Akiyoshi Kitaoka 2018 (March 8)
---
謝辞： 以下の研究補助金の成果である。
平成27・28・29・30年度科学研究費補助金 基盤研究（A） （研究代表者・北岡明佳） 「錯視の多面的研究 ―実験心理学・脳機能画像・数理解析・生物学の手法を用いて―」 課題番号 15H01984
平成26～29年度科学研究費補助金 基盤研究（A） （研究代表者： 星加民雄） 「錯視効果の交通システムへの応用」 課題番号 26242003
Visiome Platformの継続開発・運用とコンテンツ収集と登録 （2014年度より下記に名称が変更： INCF日本ノード Visiomeプラットフォーム(PF)の継続開発・公開運用とコンテンツ収集・登録） （独立行政法人理化学研究所との共同研究） （2006年～2018年）
cf.
クレーター錯視
「ベベルでイメージハンプ：凸に凹」
四角い出っ張りの中に四角いくぼみがあるように見える。
Copyright Akiyoshi Kitaoka 2017 (February 22)
「ベベルでイメージハンプ：凹に凸」
四角いくぼみの中に四角い出っ張りがあるように見える。
Copyright Akiyoshi Kitaoka 2017 (February 22)
基本図形
「凸に凹と凹に凸」
四角い出っ張りの中に四角いくぼみがあるように見える図形（左）をさかさまにすると、四角いくぼみの中に四角い出っ張りがあるように見える図形（右）となる。
Copyright Akiyoshi Kitaoka 2017 (February 21)
道路適用版
vs.
「クレーター錯視でイメージハンプ：凸に凹」
丸い出っ張りの中に丸いくぼみがあるように見える。
Copyright Akiyoshi Kitaoka 2017 (February 15)
「クレーター錯視でイメージハンプ：凹に凸」
丸いくぼみの中に丸い出っ張りがあるように見える。
Copyright Akiyoshi Kitaoka 2017 (February 15)
基本図形

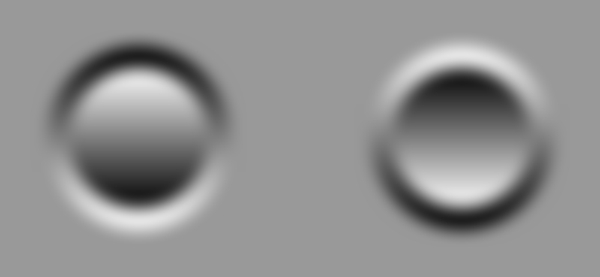

「凸に凹と凹に凸」
丸い出っ張りの中に丸いくぼみがあるように見える図形（左）をさかさまにすると、丸いくぼみの中に丸い出っ張りがあるように見える図形（右）となる。
Copyright Akiyoshi Kitaoka 2017 (February 15)

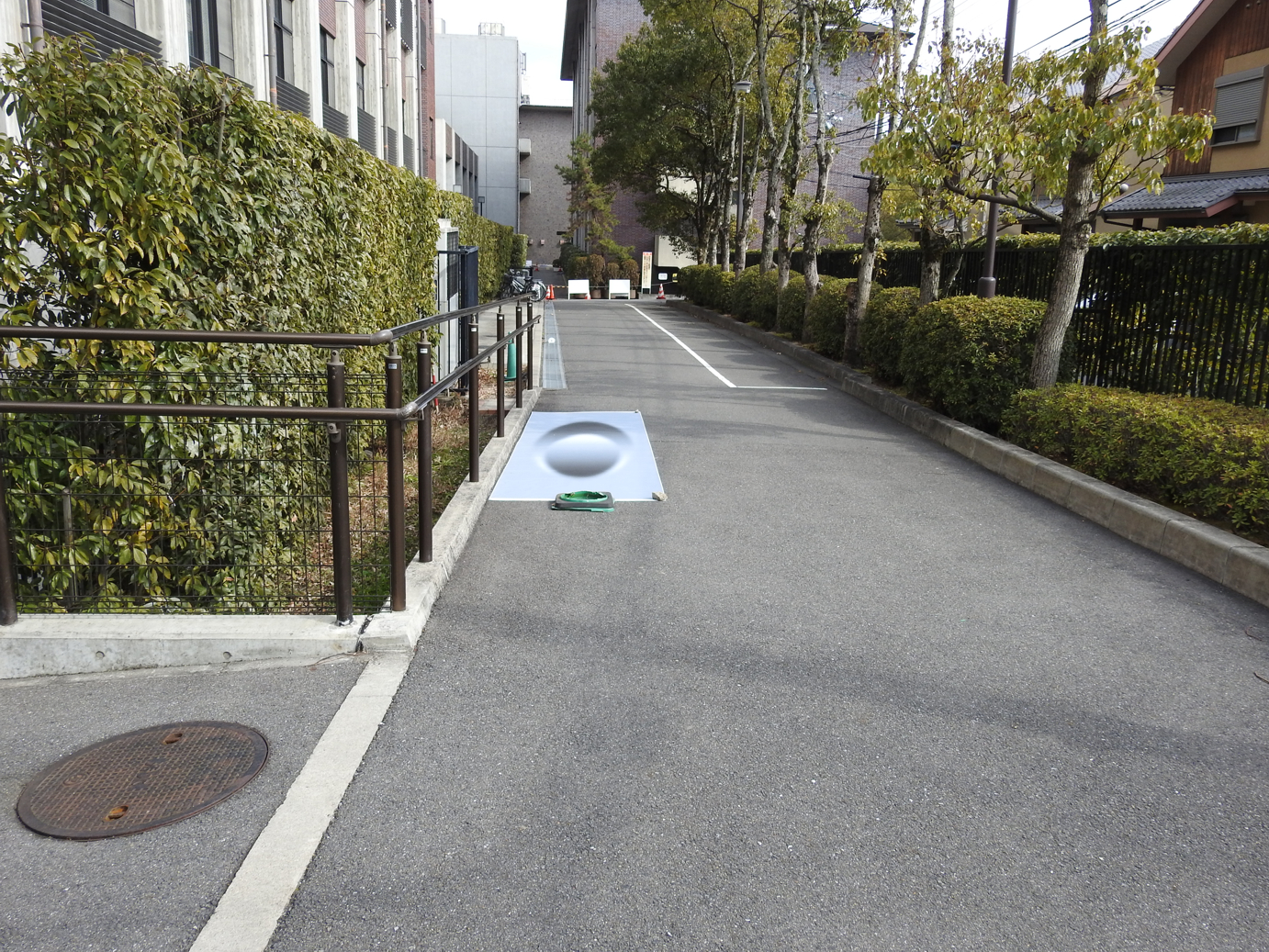

道路適用版
vs.
「浮き上がる横断歩道」
横断歩道に影を付けると浮き上がって見える。インターネットでみかけたアイデアなので、私のオリジナルとは言えない。
Copyright Akiyoshi Kitaoka 2017 (March 1)
図
Grant
平成26～29年度科学研究費補助金 基盤研究（A） （研究代表者： 星加民雄） 「錯視効果の交通システムへの応用」 課題番号 26242003 （北岡は研究分担者）
