錯視の産業応用への可能性

ライフサイエンス分野課題解決型研究会　BIO×HARD tech Square
アカデミックセミナー「脳科学のビジネス応用」
京都リサーチパーク西地区 9号館 5階「Canopy」
2020年2月20日（木）15:10～15:50

錯視の産業応用への可能性

立命館大学総合心理学部　北岡明佳 email

2020/2/17 より配布物

交通行政への応用？：視点フリーのイメージハンプ

標準的な感じのイメージハンプの例（北岡のアイデアではない）

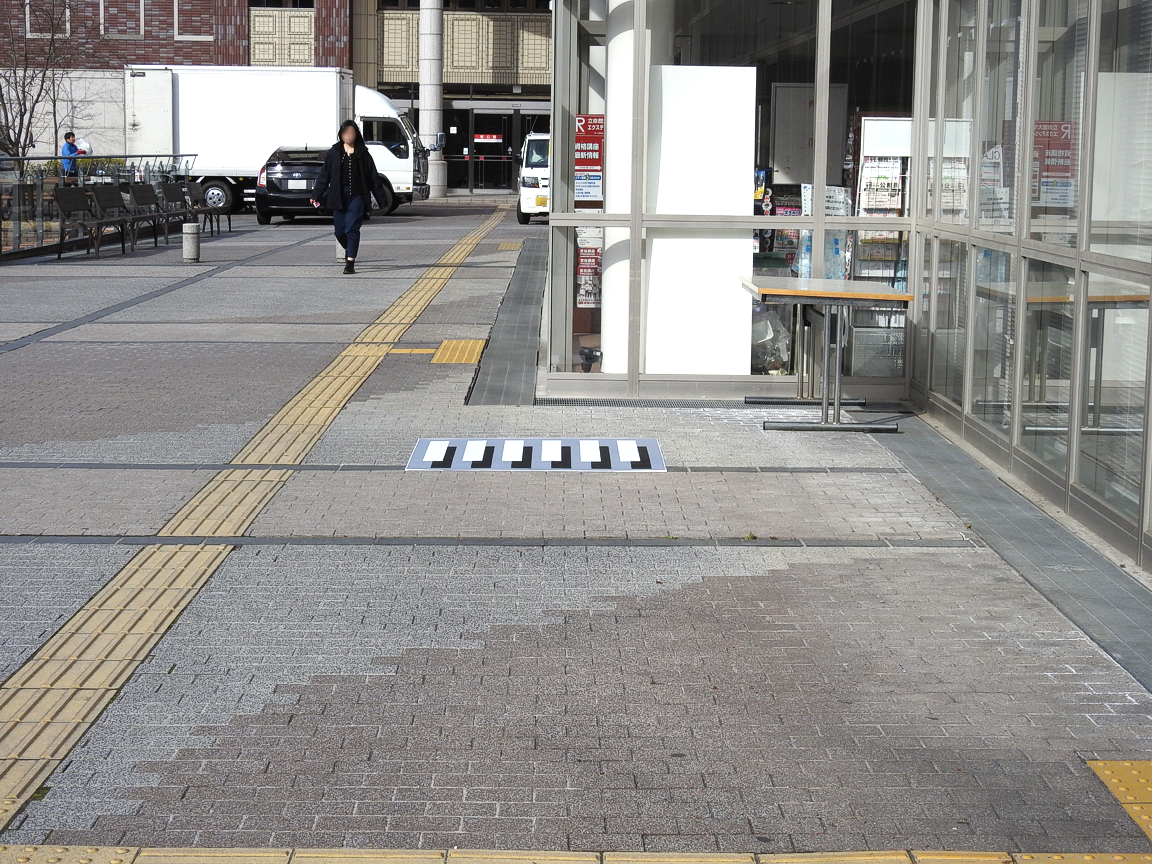

「視点フリーのイメージハンプ」

3本の狭い領域が凸に見える。

「視点フリーのイメージハンプの基本図形」

単なる勾配の異なる輝度グラデーションの組み合わせである。相対的に輝度勾配の急な領域が凸に見える現象である。

---
謝辞：　以下の研究補助金の成果である。

平成27・28・29・30年度科学研究費補助金　基盤研究（A）　（研究代表者・北岡明佳）　「錯視の多面的研究 ―実験心理学・脳機能画像・数理解析・生物学の手法を用いて―」　課題番号 15H01984

平成26～29年度科学研究費補助金　基盤研究（A）　（研究代表者：星加民雄）　「錯視効果の交通システムへの応用」　課題番号 26242003

Visiome Platformの継続開発・運用とコンテンツ収集と登録　（2014年度より下記に名称が変更：　INCF日本ノード Visiomeプラットフォーム(PF)の継続開発・公開運用とコンテンツ収集・登録）　（独立行政法人理化学研究所との共同研究）　（2006年～2018年）

cf.

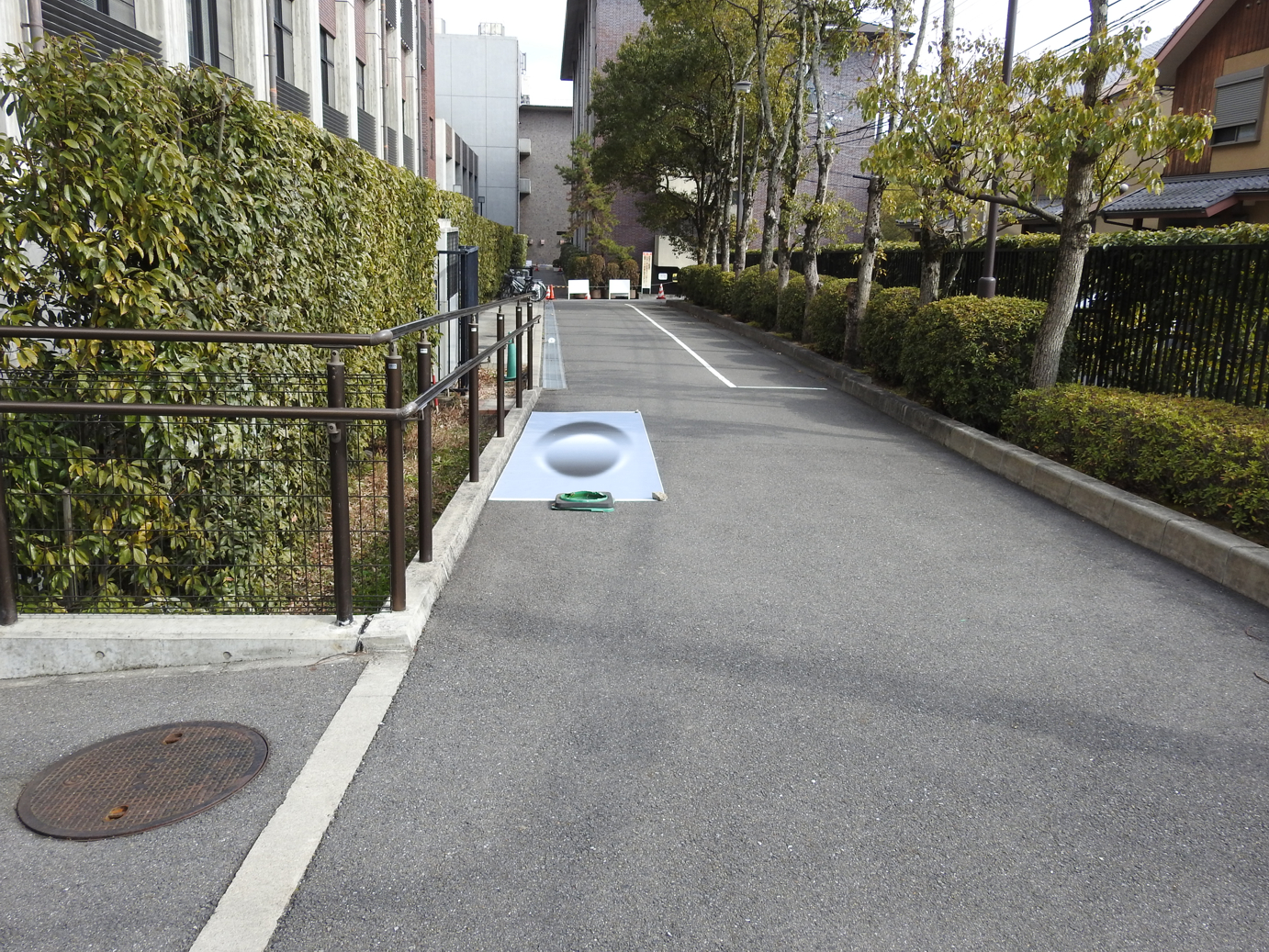

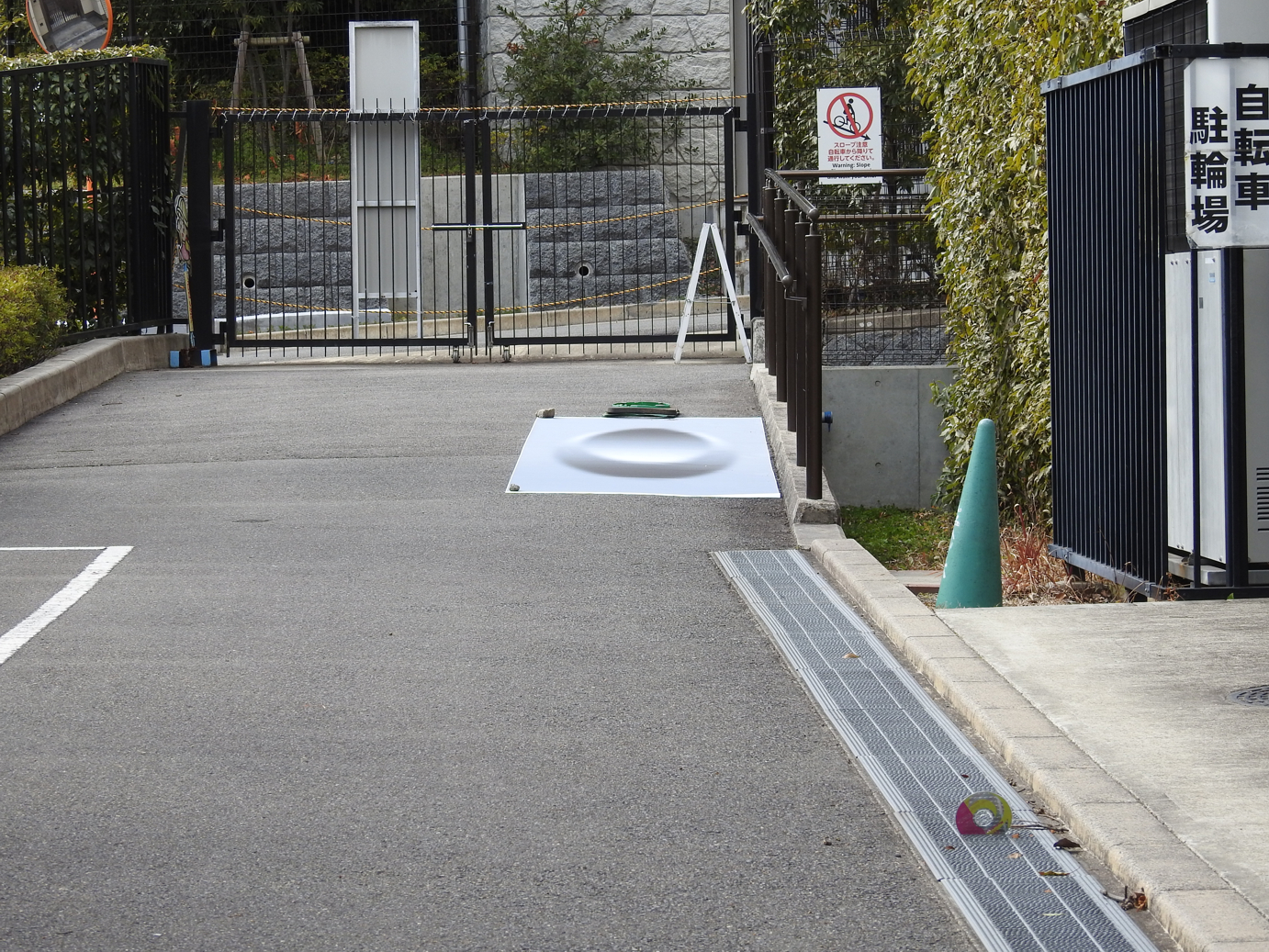

クレーター錯視

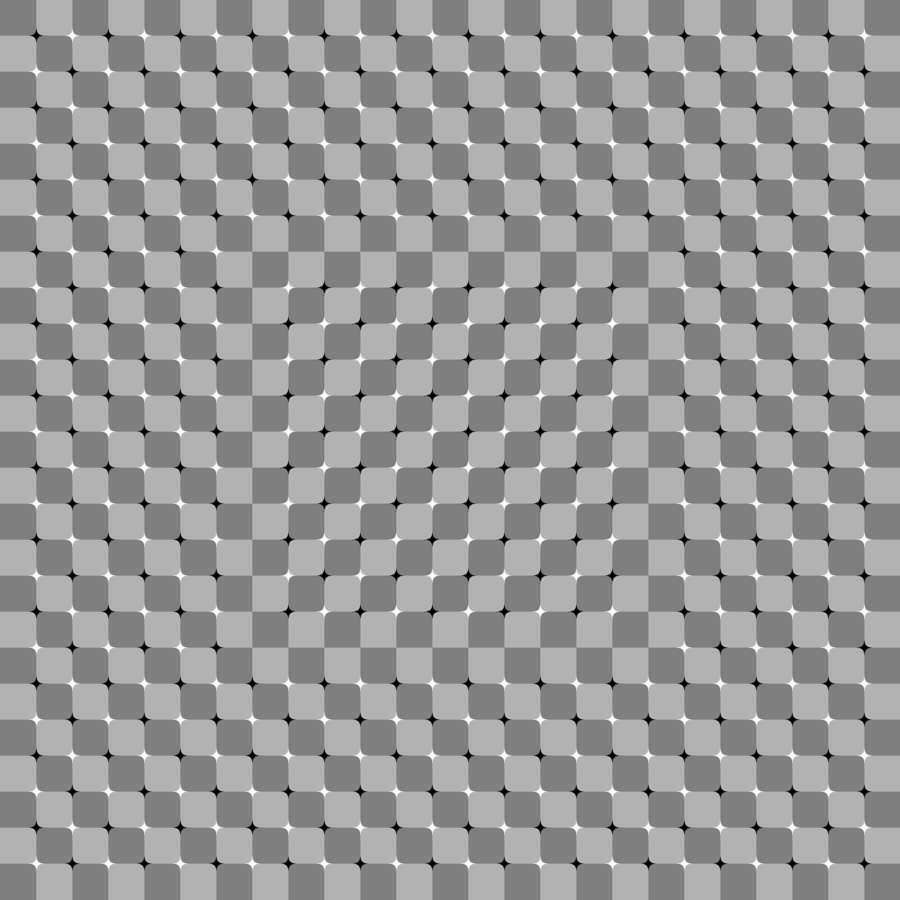

交通安全への応用？：暗いところで動いて見える錯視

There are so many motion illusions in stationary images. First, I talk about the Fraser-Wilcox illusion group, which is characterized by 'automatical' illusory motion in the direction along special arrangements of visual stimuli.

Kitaoka, A. (2014). Color-dependent motion illusions in stationary images and their phenomenal dimorphism. Perception, 43(9), 914-925.

"Rotating snakes"

Each disk appears to rotate 'spontaneously' in the constant direction, from black to blue, white, yellow, back to black.

Color is not indispensable. Gray-scale images also work.

"Rotating snakes: a gray scale version"

Each disk appears to rotate 'spontaneously' in the constant direction, from black to dark gray, white, light gray, back to black.

A few years ago I discovered the color-dependent motion illusion.

Figure 6 of Kitaoka, A. (2014). Color-dependent motion illusions in stationary images and their phenomenal dimorphism. Perception, 43(9), 914-925.

Color-dependent type

Kitaoka, A. (2014). Color-dependent motion illusions in stationary images and their phenomenal dimorphism. Perception, 43(9), 914-925.

ディスプレーへの応用？：並置混色表現の可能性の提案

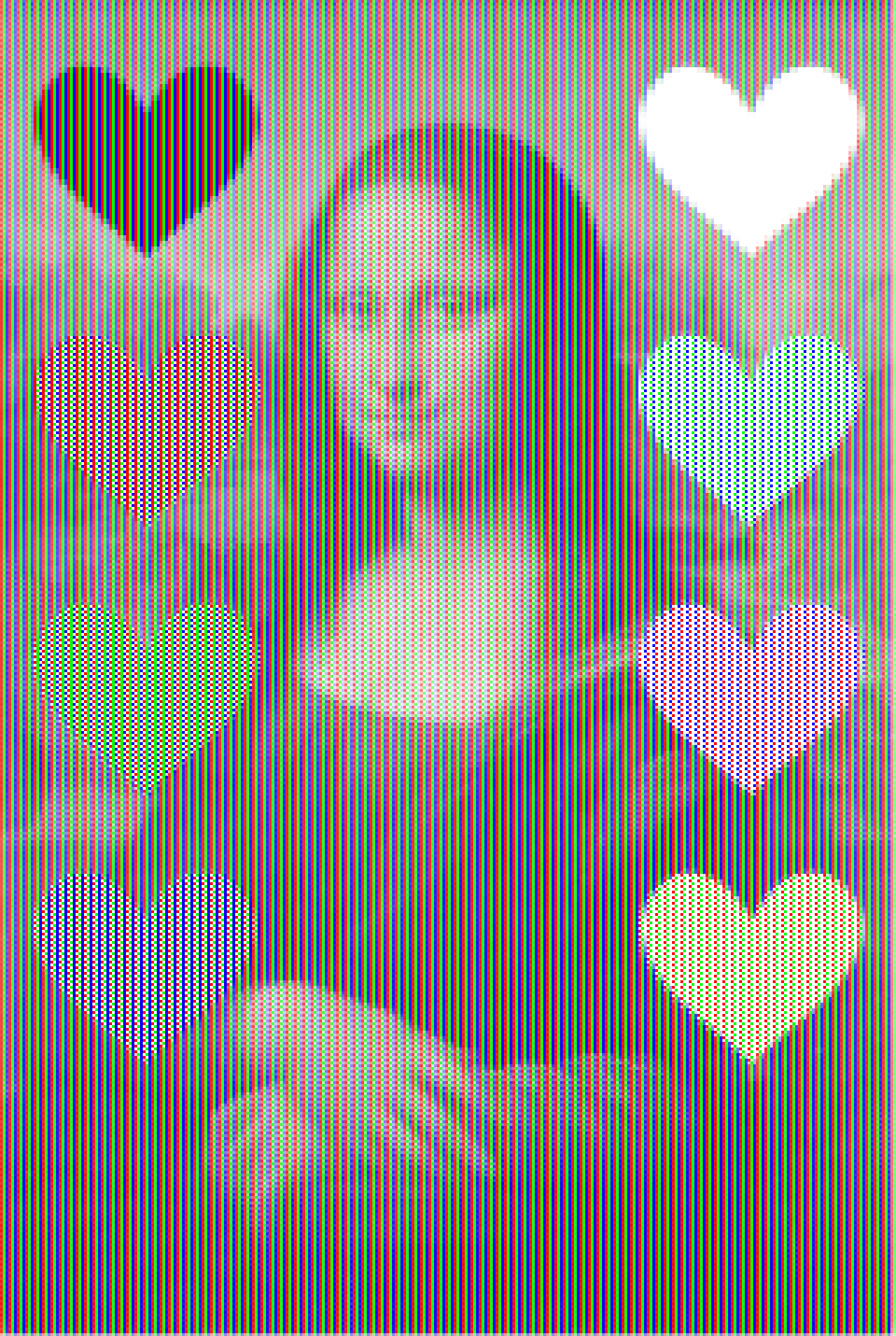

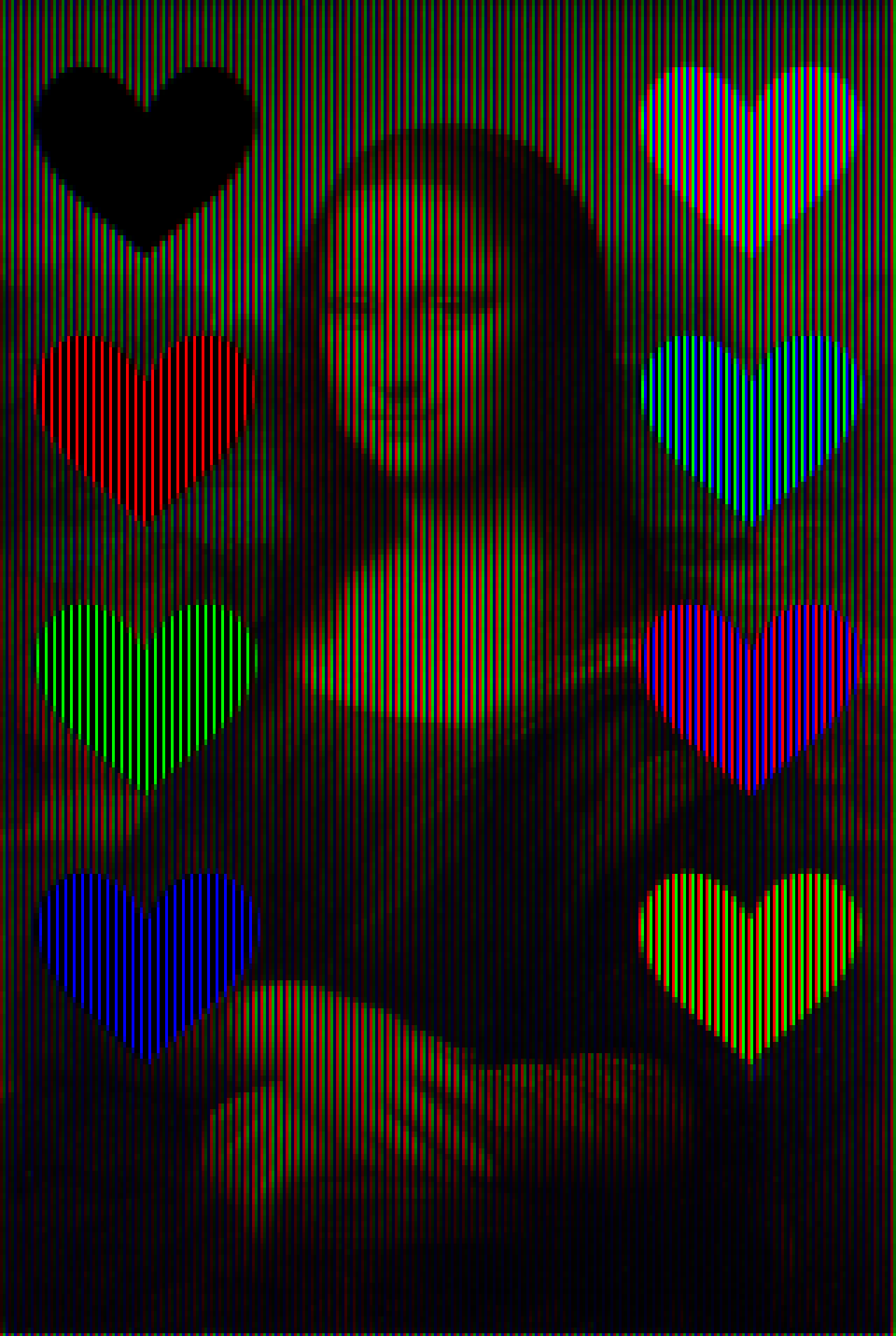

Additive color mixture image (left) and subtractive color mixture image (right)

"White and black with RGB"

The hair and clothes in the left image appear to be whitish whereas those in the right one to be blackish, though they consist of the same RGB (red, green, blue) stripes.

Expanded image

Movie demo

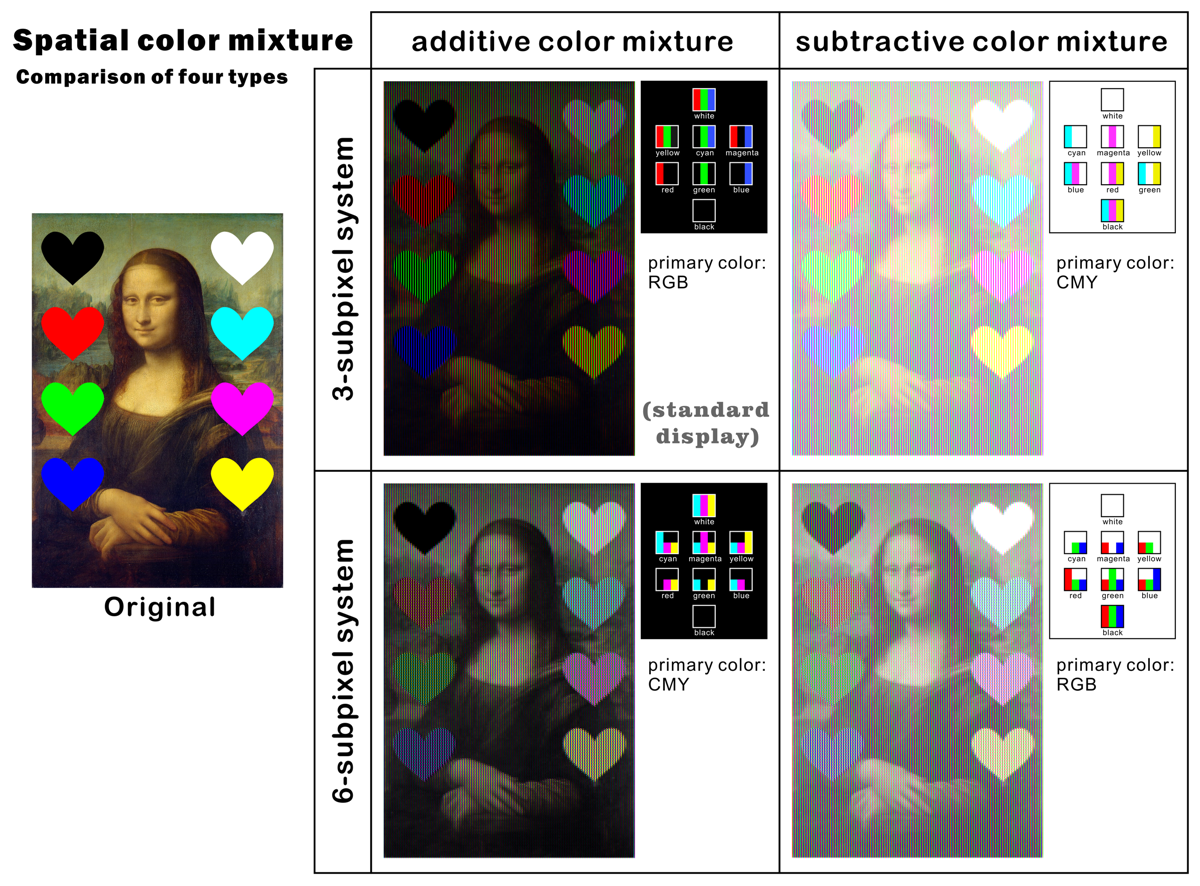

Standard color mixture with three elemental colors

(R: red, G: green, B: blue, C: cyan, M: magenta, Y: yellow, K: black, W: white)

Spatial color mixture with three elemental color subpixels

Spatial color mixture with six subpixels

Lightness illusion based upon lightness constancy

↓Achromatic multiplicative color change (left) and achromatic additive color change (right)↓

The hair and clothes in the left image appear to be whitish whereas those in the right one to be blackish, though they are the same luminance.

織物への応用？：用意された色にはない色を作り出す方法

「標準的なムンカー錯視」

左のハートは赤紫に見え、右のハートはオレンジ色に見えるが、同じ赤である。

下図は拡大画像

「加法混色の並置混色によるムンカー錯視の説明図」

「減法混色の並置混色によるムンカー錯視の説明図」

並置混色とムンカー錯視の連続性の例外

オレンジ色に見える錯視の方はこのモデルにぴったり当てはまらない。

「標準的なムンカー錯視」

左のハートは赤紫に見え、右のハートはオレンジ色に見えるが、同じ赤である。

考察：単色では表せないより彩度の高い色が見えていると考えられる。

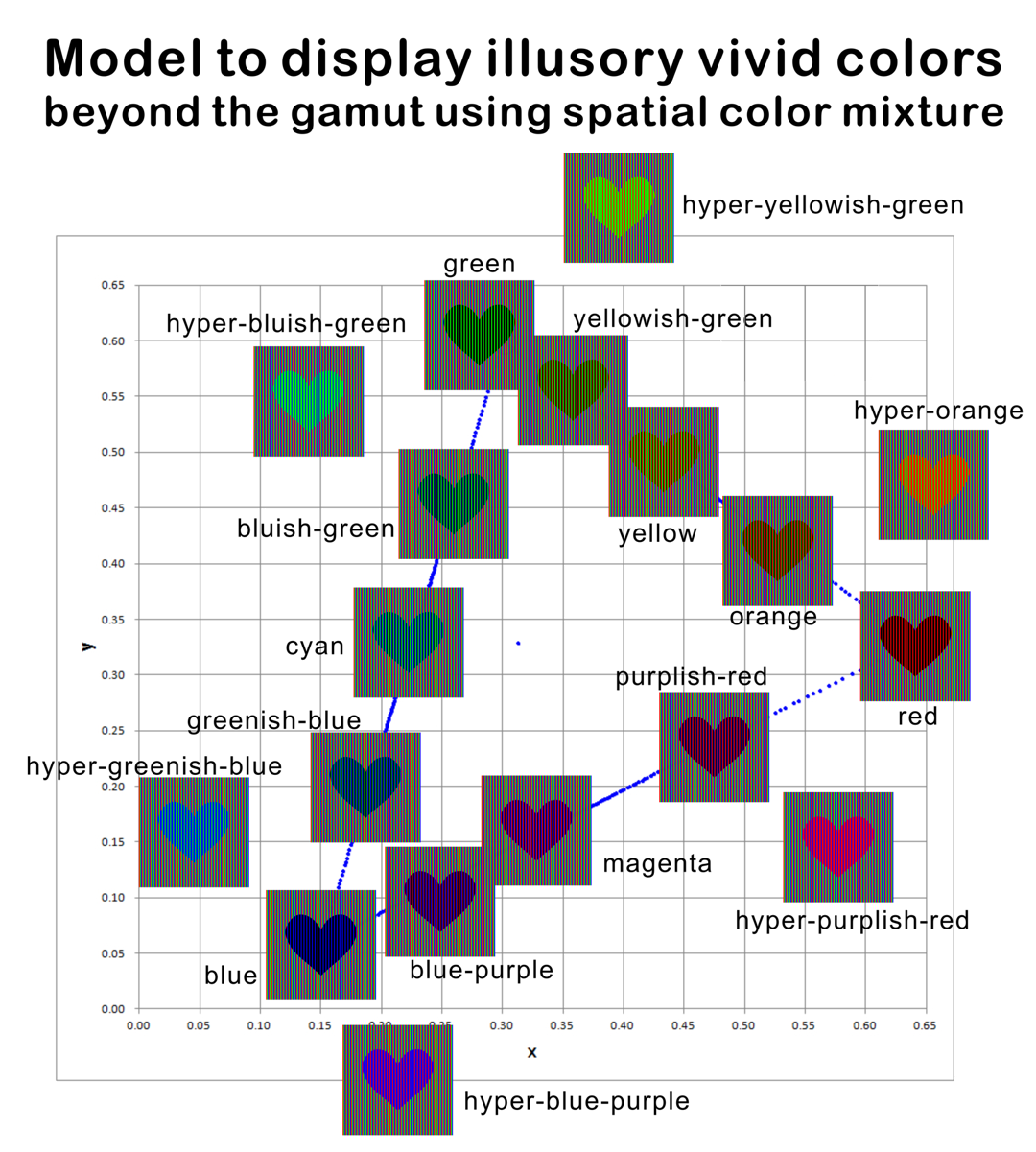

単色では表せない彩度の高い色が得られると考えられる刺激配置

一覧

「武田信玄」

薄い黄色と濃い青色の渦巻きがあるように見えるが、左半分は白（R=255, G=255, B=255）と黒（R=0, G=0, B=0）であるのに対し、右半分は黄（R=255, G=255, B=0）と青（R=0, G=0, B=255）である。

「風林火山」

「武田信玄」の白黒黄青と同じであるが、この図では違いがはっきりわかる。

医学的応用？：静脈錯視

「静脈錯視：腕２」

青白く撮れた写真の場合でも、この手の青く浮き出て見える静脈は物理的には青くなく、彩度の低い黄色かオレンジ色であった。

「青く見える電車」

すべてのピクセルは黄色の色相（一部灰色）であるが、電車の車体は青く見える。

cf.

Shapiro, A., Hedjar, L., Dixon, E., and Kitaoka, A. (2018). Kitaoka's tomato: Two simple explanations based on information in the stimulus. i-Perception, 9(1), January-February, 1-9. PDF (open access)
